专利号: 2017101254969
申请人: 李福军
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

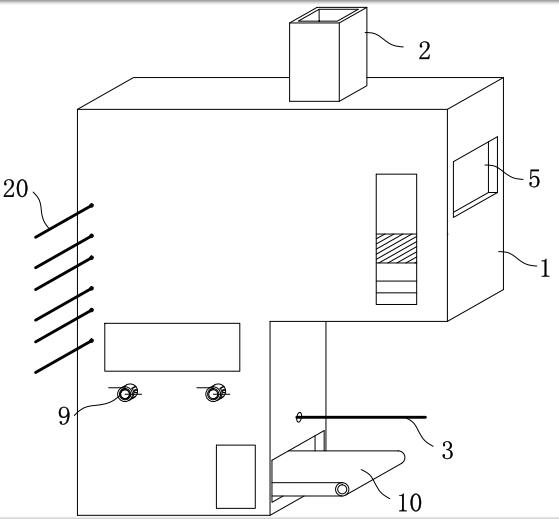

1.一种垃圾焚烧炉,包括炉体(1)、烟囱(2)和进风管(3),其特征在于炉体(1)顶部设有烟囱(2)、侧壁上方开设有进料口(5),炉体(1)内位于进料口(5)处设有烘干送料炉排(6),烘干送料炉排(6)为传送带、其主动轮通过传动带与炉体(1)外的电动机动力输出轴传动连接,烘干送料炉排(6)的另一端固定有倾斜向下导料辐射板(7),该导料辐射板(7)的下方设有“人”字形的分流板(8),分流板(8)的下方左右两侧各设有一个燃烧炉排(9),燃烧炉排(9)的下方设有排渣传送带(10)、且该排渣传送带(10)的一端位于炉体(1)内、另一端位于炉体(1)外部;进风管(3)的一端与风机(11)连接、另一端延伸至炉体(1)内燃烧炉排(9)下方。

2.根据权利要求1所述的一种垃圾焚烧炉,其特征在于燃烧炉排(9)是由转轴(12)、轴套(13)、搅动弧板(14)、侧炉排(15)、转轴转动手柄(16)和轴套转动手柄(17)构成,轴套(13)套装于转轴(12)外周、且轴套(13)上固定有以轴套(13)为轴对称的平面的搅动弧板(14),转轴(12)通过连接杆(18)于搅动弧板(14)两侧固定有对称的侧炉排(15)且搅动弧板(14)与侧炉排(15)之间具有间隙;转轴(12)和轴套(13)的两端均穿过炉体(1)前壁与后壁且与炉体转动配合,转轴转动手柄(16)于炉体(1)外部垂直固定于转轴(12)上,轴套转动手柄(17)于炉体(1)外垂直固定于轴套(13)上。

3.根据权利要求2所述的一种垃圾焚烧炉,其特征在于搅动弧板(14)和侧炉排(15)上间隔排列设有多个储热球(19),该储热球(19)是由铸铁制成的球体、其通过支座安装于搅动弧板(14)和侧炉排(15)上方。

4.根据权利要求1所述的一种垃圾焚烧炉,其特征在于烟囱位于烘干送料炉排(6)的上方。

5.根据权利要求1所述的一种垃圾焚烧炉,其特征在于炉体(1)内还设有多组换热管(20),该换热管(20)分布于炉体(1)内前壁、后壁和上壁。

6.一种利用权利要求1所述的一种垃圾焚烧炉处理垃圾的方法,其特征在于具有如下步骤:

1)垃圾分选后挤压脱水处理;

2)将挤压脱水后的垃圾进行一次烘干,烘干后含水量小于等于50%;

3)将第二步得到的垃圾进行二次烘干,烘干后含水量小于等于40%;

4)将第三步得到的垃圾送入焚烧炉中,垃圾料层厚度0.4~0.8m,处理量0.5t~1.5t/次,在烘干送料炉排上通过炉体内温度烘干,烘干后水量小于等于30%;

5)将第四步得到的垃圾送至燃烧炉排上进行燃烧,炉内温度为850℃~1300℃,燃烧时间0.5~1.0h,炉内烟气停留时间大于等于2s,焚烧炉渣热灼减率小于等于5%,焚烧炉出口烟气氧气含量0%;

6)将得到的焚烧炉渣通过排渣传送带排至炉体外,可燃物减量比大于等于90%。
