专利号: 2017101252268
申请人: 荆门思安机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

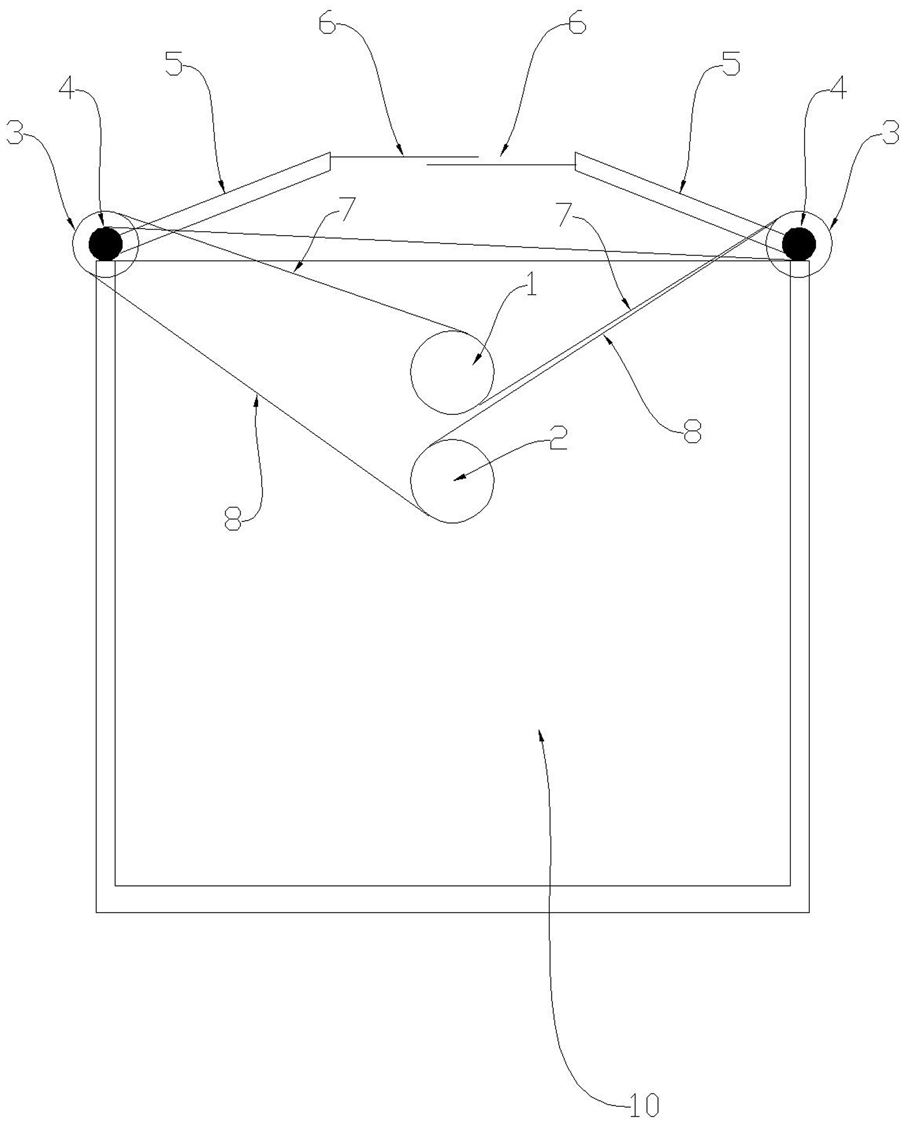

1.一种侧面翻盖的运土车车厢盖,其特征是:它主要由关盖装置、开盖装置、轱辘(3)、转轴(4)、车厢盖(9)、轴承(11)组成;关盖装置主要由关盖驱动轮(1)、关盖钢丝绳(7)组成;

开盖装置主要由开盖驱动轮(2)、开盖钢丝绳(8)组成;车厢盖(9)主要由硬质盖板(5)、软质盖板(6)组成;关盖驱动轮(1)及开盖驱动轮(2)均通过各自的轴与车厢(10)的前车厢板固定,关盖钢丝绳(7)的一端绕在关盖驱动轮(1)上并与之固定,关盖钢丝绳(7)的另一端绕在轱辘(3)的左半部上并与之固定,开盖钢丝绳(8)的一端绕在开盖驱动轮(2)上并与之固定,开盖钢丝绳(8)的另一端绕在轱辘(3)的右半部上并与之固定,轱辘(3)的左右半部是分开的,互不影响各自的转动,轱辘(3)与转轴(4)固定,转轴(4)套在轴承(11)内,转轴(4)可以在轴承(11)内转动,多个轴承(11)与车厢(10)的侧箱板固定,车厢盖(9)的硬质盖板(5)的一端与转轴(4)固定,另一端与软质盖板(6)固定;本发明的主要工作原理是:车厢盖(9)需关闭时,关盖驱动轮(1)的驱动装置启动,使关盖驱动轮(1)顺时针旋转,左右两根关盖钢丝绳(7)带动左右两个轱辘(3)分别顺时针和反时针转动,左右两个轱辘(3)通过转轴(4)又分别带动左右两块车厢盖(9)顺时针和反时针转动,将车厢盖(9)关闭;车厢盖(9)需打开时,开盖驱动轮(2)的驱动装置启动,使开盖驱动轮(2)反时针转动,左右两根开盖钢丝绳(8)带动左右两个轱辘(3)分别反时针和顺时针转动,左右两个轱辘(3)通过转轴(4)又分别带动左右两块车厢盖(9)反时针和顺时针转动,将车厢盖(9)打开;需说明:左右两根关盖钢丝绳(7)绕在关盖驱动轮(1)上的方向是反时针方向,左右两根开盖钢丝绳(8)绕在开盖驱动轮(2)上的方向是顺时针方向;车厢盖(9)关闭后,其左右两块软质盖板(6)是搭接的;本发明所述的驱动装置或者是手动驱动,或者是电动驱动,或者是利用运土车的发动机驱动。
