专利号: 2017101251994
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

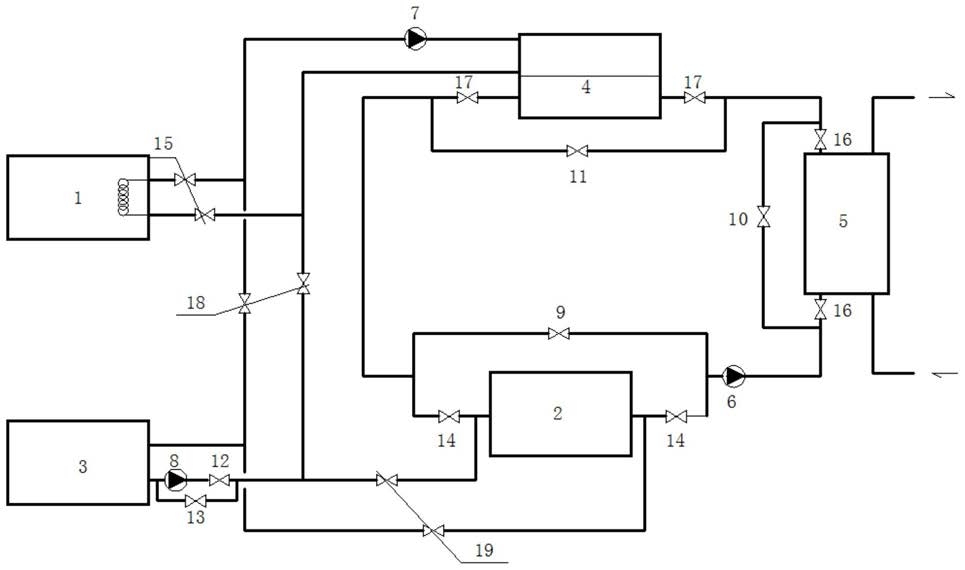

1.一种太阳能辅助冰蓄能海水源热泵空调系统,包括海水源热泵机组(4)、海水换热器(1)、用户端换热器(5)、冰蓄冷装置(2)及太阳能集热器(3),其特征在于:海水源热泵机组(4)的一组进、出水接口通过带阀门组B(15)的管路与海水换热器(1)两端相连构成循环回路,并且在热泵机组进水循环回路上设有水泵B(7);热泵机组的另一组进、出水接口通过带阀门组D(17)、C(16)的管路与用户端换热器(5)一条通道及带阀门组A(14)的管路与冰蓄冷装置(2)串连构成循环回路,并且在热泵机组设有带阀C(11)的旁通管路、用户端换热器一条通道设有带阀B(10)的旁通管路及冰蓄冷装置上设有带阀A(9)的旁通管路,另在冰蓄冷装置出水循环回路上设有水泵A(6),用户端换热器另一条通道分别与用户供水和回水管相连;太阳能集热器出水管路上设有阀门D(12)和水泵C(8),并设带阀E(13)的旁通管路,该出水管一支通过带阀门组E(18)的管路与海水换热器一端及热泵机组的一端相连,另一支通过带阀门组F(19)的管路与冰蓄冷装置的一端相连,太阳能集热器的进水管路一支与海水换热器一端及热泵机组的一端相连,另一支通过带阀门组F(19)的管路与冰蓄冷装置的另一端相连。

2.根据权利要求1所述的太阳能辅助冰蓄能海水源热泵空调系统,其特征是:冬季运行供热中期,结冰工况下白天蓄热模式:太阳能可利用时段,关闭阀B(10)、C(11)、E(13)和阀门组E(18),其他阀门开启:水泵A(6)、B(7)、C(8)开启;晚上释放蓄热模式:太阳能不可利用时段,关闭阀B(10)、C(11)、D(12)、E(13)和阀门组B(15),其他阀门开启:水泵A(6)、B(7)开启,水泵C(8)关闭。
