1.一种锂离子电池负极材料Li4Ti5O12/TiO2纳米片阵列，其特征在于，制备方法包括如下步骤：

1)室温下，将CH3COOLi·2H2O置于适量的去离子水中，充分搅拌使其完全溶解；随后加入一定量的硫酸氧钛，充分混合均匀后，再加入稀氨水溶液，调节溶液的pH至9-11，密闭条件下，反应10-12h，得反应液；

2)将所得反应液移至反应釜中，水热反应20-24h后，离心分离，收集沉淀，乙醇洗涤，

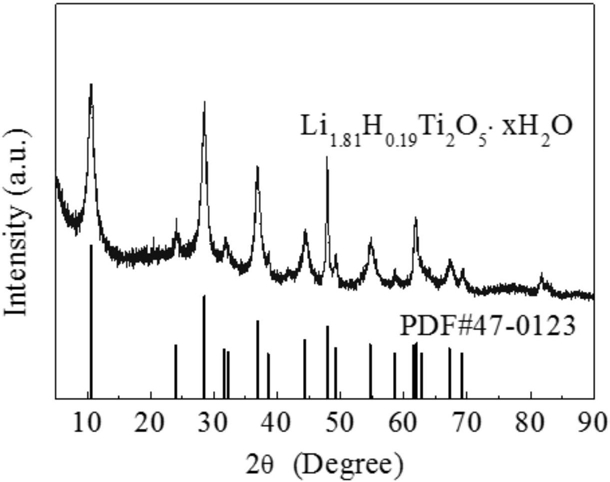

70-80℃真空干燥6-8h，得产物前驱体；

3)将产物前驱体置于空气氛围中，煅烧2-3h，自然冷却至室温，研磨，得目标产物。

2.按照权利要求1所述的锂离子电池负极材料Li4Ti5O12/TiO2纳米片阵列，其特征在于：步骤1)中，CH3COOLi·2H2O和硫酸氧钛，按照摩尔比，Li:Ti＝4:5～5.5进行配料。

3.按照权利要求1所述的锂离子电池负极材料Li4Ti5O12/TiO2纳米片阵列，其特征在于：步骤1)中，稀氨水的加入方式为逐滴加入。

4.按照权利要求1所述的锂离子电池负极材料Li4Ti5O12/TiO2纳米片阵列，其特征在于：步骤1)中，搅拌为磁力搅拌。

5.按照权利要求1所述的锂离子电池负极材料Li4Ti5O12/TiO2纳米片阵列，其特征在于：步骤2)中，水热反应温度为130-140℃。

6.按照权利要求1所述的锂离子电池负极材料Li4Ti5O12/TiO2纳米片阵列，其特征在于：步骤3)中，煅烧温度为490-500℃。

7.权利要求1-6任一项所述的Li4Ti5O12/TiO2纳米片阵列作为锂离子电池负极材料在锂离子电池中的应用。

8.按照权利要求7所述的应用，其特征在于：将Li4Ti5O12/TiO2纳米片阵列作为电池负极材料，锂片作为对电极，装配成纽扣电池。
