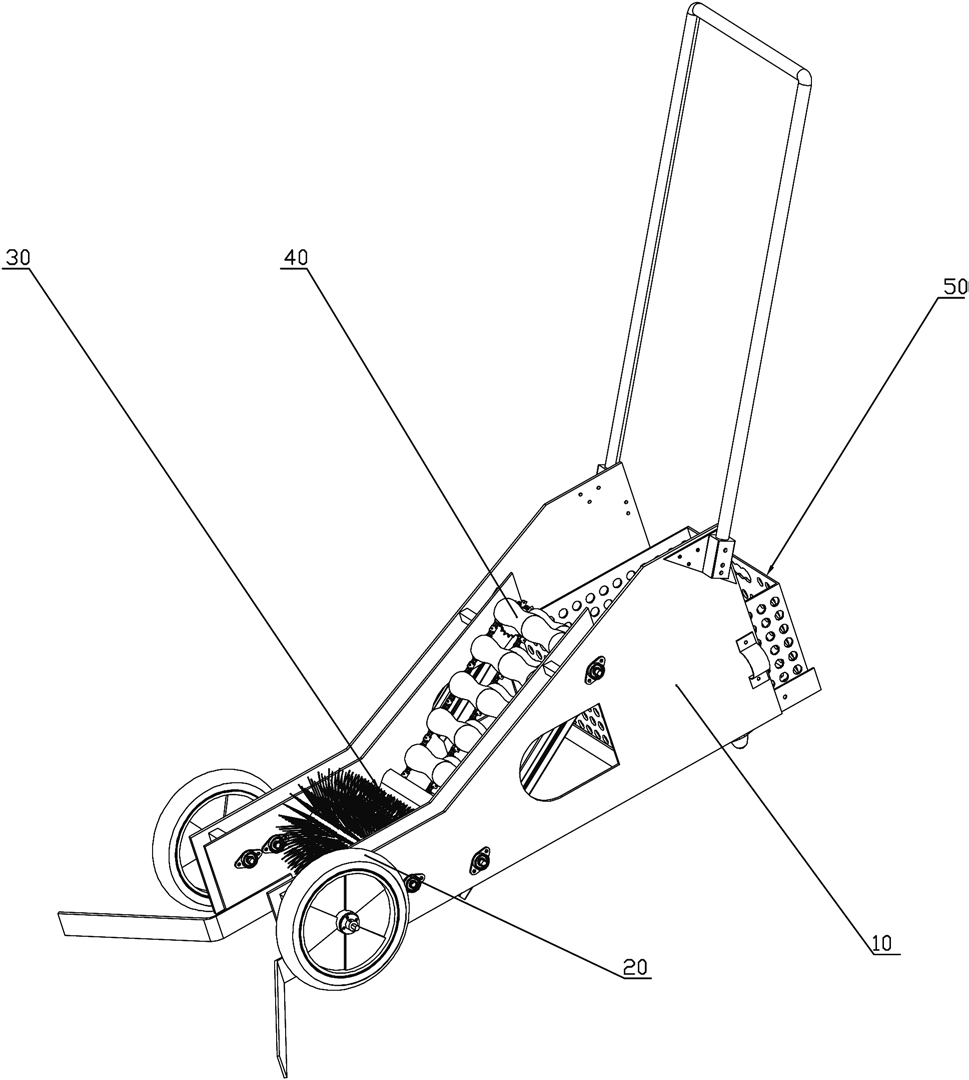

1.一种机械式羽毛球捡拾车，其特征在于：它包括车体（10），所述车体（10）的前端安装有用于小车行走的前车轮部件（20），所述前车轮部件（20）通过传动结构与毛刷辊部件（30）相连，所述毛刷辊部件（30）安装在车体（10）上，所述毛刷辊部件（30）通过传动结构与输送部件（40）相连，所述输送部件（40）倾斜安装在车体（10）上，在输送部件（40）的末端安装有储球篮（50）；

所述车体（10）包括位于车体（10）两侧的车架侧板（102），所述车架侧板（102）采用双层结构，双层结构之间通过多根支撑柱（104）支撑固定，在所述车架侧板（102）的内层板前端固定安装有八字形收集板（101），在内侧车架侧板（102）之间倾斜安装有输送板（103），所述输送板（103）位于毛刷辊部件（30）和输送部件（40）之间，所述车架侧板（102）的内层底部安装有底板（109），所述底板（109）的底部固定安装有万向轮（110），在车架侧板（102）的尾部顶端固定设置有三角形铁板（106），所述三角形铁板（106）上固定有方形铝筒（107），所述方形铝筒（107）上插装有把手（105），所述车架侧板（102）的外端面固定安装有半圆型铁环（108）；

所述前车轮部件（20）包括前车轮（204），所述前车轮（204）的轮毂通过法兰联轴器（203）与车轮轴（201）相连，所述车轮轴（201）通过两个菱形轴承座（202）固定安装在车体（10）的双层车架侧板（102）之间；

所述毛刷辊部件（30）包括主动链轮（301），所述主动链轮（301）固定安装在前车轮部件（20）的车轮轴（201）上，所述主动链轮（301）通过链条（302）与从动链轮（304）构成链传动，所述从动链轮（304）安装在D型短轴（303）上，所述D型短轴（303）通过轴承座（308）安装在车体（10）的双层车架侧板（102）之间，所述D型短轴（303）上安装有曲柄（307），所述曲柄（307）上安装有D型长轴（305），所述D型长轴（305）穿过毛刷辊（306）中心的D型孔，并带动其做圆周运动的同时做上、下方向的起伏运动；

所述输送部件（40）包括齿轮传动机构（401），所述齿轮传动机构（401）与主链轮传动机构（403）相连传动，所述主链轮传动机构（403）与从链轮传动机构（406）相连传动，所述从链轮传动机构（406）的链条上等间距安装有多个波浪型滚柱（408），在车体（10）的双层车架侧板（102）之间夹层安装有方管铝型材（405）。

2.根据权利要求1所述的一种机械式羽毛球捡拾车，其特征在于：所述齿轮传动机构（401）的主动齿轮固定在前车轮部件（20）的车轮轴（201）上，其从动齿轮与主链轮传动机构（403）的主动链轮同轴并合成一个零件固定传动短轴（402）上，所述传动短轴（402）通过第一菱形轴承座（407）支撑在车体（10）的同侧的双层车架侧板（102）之间。

3.根据权利要求1所述的一种机械式羽毛球捡拾车，其特征在于：所述主链轮传动机构（403）的主动链轮通过链条与其从动链轮构成链传动，所述从动链轮与从链轮传动机构（406）的主动链轮都固定在前传动长轴（404）上，所述前传动长轴（404）的两端通过第一菱形轴承座（407）支撑在车体（10）两侧的双层车架侧板（102）之间。

4.根据权利要求1所述的一种机械式羽毛球捡拾车，其特征在于：所述从链轮传动机构（406）共有两组分别位于输送部件（40）的两侧，其主动链轮安装在主链轮传动机构（403）的前传动长轴（404）上，其从动链轮安装在后传动轴（409）上，所述后传动轴（409）通过第一菱形轴承座（407）支撑在车体（10）两侧的双层车架侧板（102）之间。

5.根据权利要求1所述的一种机械式羽毛球捡拾车，其特征在于：所述储球篮（50）放置于车体（10）的底板（109）上，并通过车体（10）两侧的车架侧板（102）后端的两个半圆型铁环（108）之间系一根弹性绳将其固定。

6.根据权利要求1所述的一种机械式羽毛球捡拾车，其特征在于：所述车架侧板（102）采用双层亚克力板制成。
