专利号: 2017101134670
申请人: 温岭市志创网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

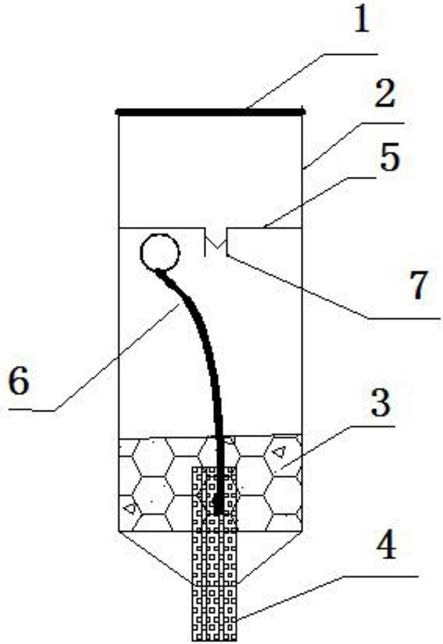

1.仰卧状态可以继续使用的液体笔,包括尾塞、笔杆、海绵、吸墨笔尖;海绵位于笔杆的下部腔体内;吸墨笔尖的一端位于海绵内,另一端位于笔杆外部;其特征,还包括隔板、气球压缩单元和导液管;

所述的隔板将笔杆的上部腔体分隔成第一储墨腔室和第二储墨腔室;

所述的隔板上面的腔室是第一储墨腔室,隔板下面的腔室是第二储墨腔室;

所述的隔板的中间位置设置一个圆孔,所述的导液管的一端与所述的圆孔之间密封连接,所述的导液管的另一端位于第二储墨腔室内;

所述的导液管内设置有第一单向阀,所述的单向阀采用弹性橡胶材料制成,从而可以保证第一储墨腔室的墨水可以流入第二储墨腔室内,但是第二储墨腔室的墨水无法流入第一储墨腔室内;

所述的气球压缩单元包括弹性球体和弹性连通管,弹性球体与弹性连通管的一端连通,弹性连通管的另一端位于吸墨笔尖的上端部;

所述的弹性连通管沿管道延伸方向内设置第三单向阀;

所述的弹性连通管的管壁上设置第二单向阀,可以保证弹性连通管外部的墨水通过第二单向阀流入到弹性连通管内部;

所述的第二单向阀和第三单向阀均采用弹性橡胶材料制成。

2.根据权利要求1所述的仰卧状态可以继续使用的液体笔,其特征在于,所述的气球压缩单元的弹性球体位于第二储墨腔室的上部,并且靠近隔板。

3.根据权利要求1所述的仰卧状态可以继续使用的液体笔,其特征在于,所述的导液管穿过隔板的部分与隔板之间密封连接。
