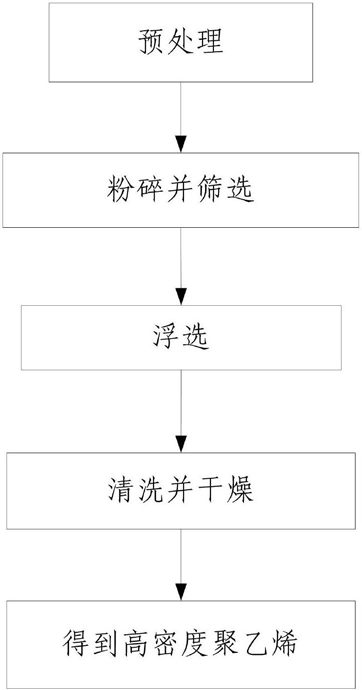

1.一种从混合塑料中浮选分离高密度聚乙烯的方法，其特征在于：该方法包括以下步骤：

步骤一、预处理：首先将混合塑料在含有洗涤剂或者去污粉的自来水中浸泡20min～

30min，得到去除油脂的混合塑料，再用自来水反复冲洗去除油脂的混合塑料3次～5次，然后将经自来水冲洗后的混合塑料在去离子水中浸泡5min～10min，将混合塑料从去离子水中取出后置于滤纸上并在室温下自然风干，最后将风干后的混合塑料置于硅胶干燥器内干燥18h～24h，得到待处理混合塑料；

步骤二、粉碎并筛选：采用粉碎机对步骤一中得到的待处理混合塑料进行粉碎，得到混合塑料颗粒，再将所述混合塑料颗粒进行筛选，得到待处理混合塑料颗粒；

步骤三、浮选：首先将步骤二中得到的待处理混合塑料颗粒放入单槽浮选机，再向所述单槽浮选机中添加茶皂素溶液后静置6min～12min，然后在单槽浮选机充气流量为100L/h～250L/h和单槽浮选机叶轮转速为1000rpm～2200rpm的条件下进行浮选分离，得到上浮产物和下沉产物；

步骤四、清洗并干燥：将步骤三中得到的上浮产物经过清洗和干燥处理，得到高密度聚乙烯。

2.按照权利要求1所述的一种从混合塑料中浮选分离高密度聚乙烯的方法，其特征在于：步骤二中粉碎时间为20min～30min，所述待处理混合塑料颗粒的粒度小于4.0mm。

3.按照权利要求1或2所述的一种从混合塑料中浮选分离高密度聚乙烯的方法，其特征在于：步骤四中清洗处理是采用去离子水将步骤三中得到的上浮产物清洗2次～4次，干燥处理的温度为50℃～70℃，干燥处理的时间为1h～2h。

4.按照权利要求1或2所述的一种从混合塑料中浮选分离高密度聚乙烯的方法，其特征在于：步骤三中茶皂素溶液的浓度为30mg/L～60mg/L。

5.按照权利要求1或2所述的一种从混合塑料中浮选分离高密度聚乙烯的方法，其特征在于：步骤三中待处理混合塑料颗粒和茶皂素溶液的固液比为(10～35)∶1，所述固液比的单位为g/L，浮选分离的时间为4min～10min。

6.按照权利要求1或2所述的一种从混合塑料中浮选分离高密度聚乙烯的方法，其特征在于：所述待处理混合塑料颗粒包括高密度聚乙烯和聚丙烯、丙烯腈-丁二烯-苯乙烯共聚物、聚氯乙烯、聚对苯二甲酸乙二醇酯或者聚苯乙烯丁二烯共聚物中的一种及两种以上混合物。
