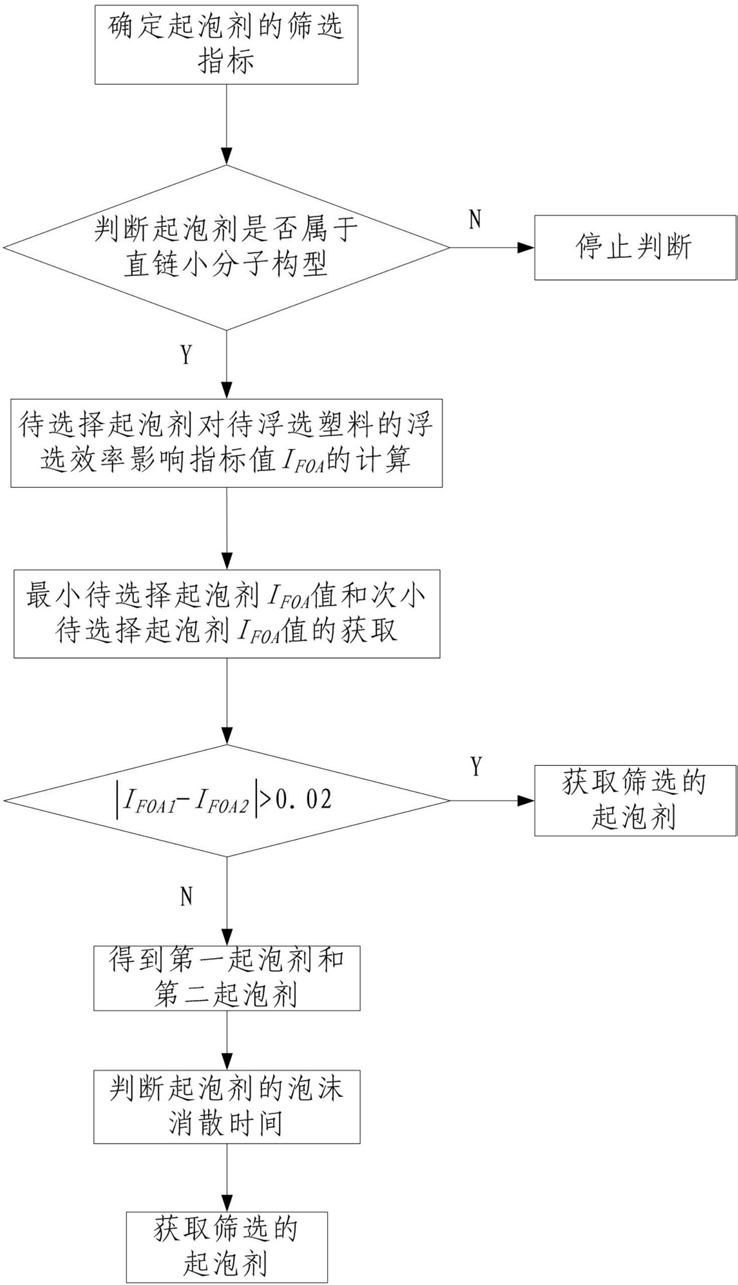

1.一种塑料浮选起泡剂的筛选方法，其特征在于：该方法具体包括以下步骤：

步骤一、确定起泡剂的筛选指标：确定起泡剂的筛选指标，起泡剂的筛选指标包括起泡剂的直链小分子结构、起泡剂IFOA值和起泡剂的泡沫消散时间；

步骤二、判断起泡剂是否属于直链小分子构型：判断起泡剂是否属于直链小分子构型，如果起泡剂属于直链小分子构型，得到多个待选择起泡剂，则执行步骤三，如果起泡剂不属于直链小分子构型，则停止判断；

步骤三、判断待选择起泡剂IFOA值，IFOA值为待选择起泡剂对待浮选塑料的浮选效率影响指标值：将步骤二中得到的多个待选择起泡剂进一步筛选，具体过程如下：步骤301、待选择起泡剂IFOA值的计算：采用所述数据处理设备调用起泡剂IFOA值计算模块将步骤二中得到的多个待选择起泡剂分别经过处理，得到各个待选择起泡剂IFOA值；其中，对多个待选择起泡剂中任一待选择起泡剂，采用所述数据处理设备且根据公式得到待选择起泡剂IFOA值，σW为去离子水的表面张力，且σW＝

72.95mN/m，θaW为去离子水和待浮选塑料的接触角，σFOA为起泡剂溶液的表面张力，θaFOA为起泡剂溶液和待浮选塑料的接触角；

步骤302、最小待选择起泡剂IFOA值和次小待选择起泡剂IFOA值的获取：将步骤301中得到的各个待选择起泡剂IFOA值由小到大进行排列，获取最小待选择起泡剂IFOA值和次小待选择起泡剂IFOA值，其中，最小待选择起泡剂IFOA值表示为IFOA1，次小待选择起泡剂IFOA值表示为IFOA2，最小待选择起泡剂IFOA值对应的待选择起泡剂称为第一起泡剂，次小待选择起泡剂IFOA值对应的待选择起泡剂称为第二起泡剂；然后采用所述数据处理设备且根据公式|IFOA1-IFOA2|>0.02进行判断，如果公式|IFOA1-IFOA2|>0.02不成立，则执行步骤四；如果公式|IFOA1-IFOA2|>0.02成立，则采用所述数据处理设备确定出第一起泡剂为筛选的起泡剂；

步骤四、判断起泡剂的泡沫消散时间：首先，将待浮选塑料放入单槽浮选机中，再向所述单槽浮选机中分别添加第一起泡剂溶液或者第二起泡剂溶液后静置6min～12min，然后在所述单槽浮选机的充气流量为100L/h～200L/h和所述单槽浮选机的叶轮转速为1000rpm～2600rpm的条件下进行浮选，得到上浮产物；其中，当向所述单槽浮选机中添加第一起泡剂溶液，记录所述单槽浮选机停止充气时间t0和所述单槽浮选机中泡沫完全消散时间t1，采用所述数据处理设备且根据公式tDIS＝t1-t0，得到第一起泡剂的泡沫消散时间tDIS；当向所述单槽浮选机中添加第二起泡剂溶液，记录所述单槽浮选机停止充气时间t0和所述单槽浮选机中泡沫完全消散时间t1′，采用所述数据处理设备且根据公式tDIS′＝t1′-t0，得到第二起泡剂的泡沫消散时间tDIS′；

然后采用所述数据处理设备将第一起泡剂的泡沫消散时间tDIS和第二起泡剂的泡沫消散时间tDIS′进行比较，如果第一起泡剂的泡沫消散时间tDIS小于第二起泡剂的泡沫消散时间tDIS′，则第二起泡剂为筛选的起泡剂。

2.按照权利要求1所述的一种塑料浮选起泡剂的筛选方法，其特征在于：步骤301中去离子水和待浮选塑料的接触角θaW以及起泡剂溶液和待浮选塑料的接触角θaFOA均采用接触角测量仪检测，起泡剂溶液的表面张力σFOA采用表面张力仪检测。

3.按照权利要求1或2所述的一种塑料浮选起泡剂的筛选方法，其特征在于：步骤四中所述单槽浮选机中泡沫完全消散时间t1和t1′，以及所述单槽浮选机停止充气时间t0均采用定时器进行检测。

4.按照权利要求1或2所述的一种塑料浮选起泡剂的筛选方法，其特征在于：步骤三中待选择起泡剂IFOA值的范围为0～0.98。

5.按照权利要求1或2所述的一种塑料浮选起泡剂的筛选方法，其特征在于：步骤二中所述直链小分子构型的相对分子量小于5000。

6.按照权利要求1或2所述的一种塑料浮选起泡剂的筛选方法，其特征在于：步骤四中第一起泡剂溶液和第二起泡剂溶液的浓度以及步骤301中起泡剂溶液的浓度均为5mg/L～

15mg/L。

7.按照权利要求1或2所述的一种塑料浮选起泡剂的筛选方法，其特征在于：所述待浮选塑料为高密度聚乙烯、聚丙烯、丙烯腈-丁二烯-苯乙烯共聚物、聚氯乙烯、聚对苯二甲酸乙二醇酯或者聚苯乙烯丁二烯共聚物，且所述待浮选塑料的颗粒粒度小于4.0mm。
