1.一种石墨烯复合磷酸锰锂材料的制备方法，其特征在于，包括：将氢氧化锂溶于混合溶剂中，依次加入硫酸锰溶液、氧化石墨烯溶液得到第一溶液；在超声与搅拌、保温的条件下，分多次向所述第一溶液中加入磷酸溶液得到混合溶液，所述第一溶液的温度为60 80℃；

~

对所述混合溶液进行磁力搅拌后，将所述混合溶液转移至反应釜中进行第一次水热反应，所述第一次水热反应的反应温度为180 200℃，反应时间为8 12h，反应结束后以4 5℃/~ ~ ~min的速率冷却至室温，继续升温进行第二次水热反应，所述第二次水热反应的反应时间为

4 6h，反应温度为150 180℃，所述第二次水热反应结束后经过滤、洗涤，并在60 80℃的条~ ~ ~件下干燥第二次水热反应产物得到固体前驱体；

将所述固体前驱体与葡萄糖混合，在惰性气体的氛围中加热煅烧。

2.根据权利要求1所述的石墨烯复合磷酸锰锂材料的制备方法，其特征在于，将所述混合溶液转移至所述反应釜后，进行所述第一次水热反应之前，还包括向所述反应釜中加入分散剂PEG-4000、PEG-6000、聚丙烯酸钠中的一种或几种。

3.根据权利要求1所述的石墨烯复合磷酸锰锂材料的制备方法，其特征在于，对所述混合溶液进行磁力搅拌的搅拌速度为400 500r/min，搅拌时间为5min 10min。

~ ~

4.根据权利要求1所述的石墨烯复合磷酸锰锂材料的制备方法，其特征在于，所述混合溶剂为水、二甲基甲酰胺的混合物，所述水与所述二甲基甲酰胺的体积比为1:2 5。

~

5.根据权利要求1所述的石墨烯复合磷酸锰锂材料的制备方法，其特征在于，在所述混合溶液中，所述氢氧化锂、硫酸锰、磷酸、氧化石墨烯的摩尔比为2 6:1:1 3:2 3。

~ ~ ~

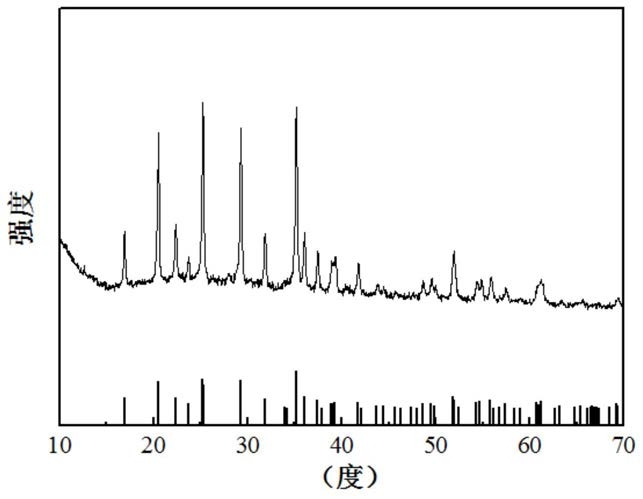

6.一种石墨烯复合磷酸锰锂材料，其特征在于，由权利要求1至5任一项所述的石墨烯复合磷酸锰锂材料的制备方法制备而成。
