1.一种铕离子掺杂钨钽酸钡，其特征在于，具有以下化学式组成：

Ba6-6xEu6xTa2WO14，其中0.001≤x≤0.20。

2.根据权利要求1所述的铕离子掺杂钨钽酸钡，其特征在于，所述铕离子掺杂钨钽酸钡吸收波长为350～550nm的光并发射出波长为550～750nm的光。

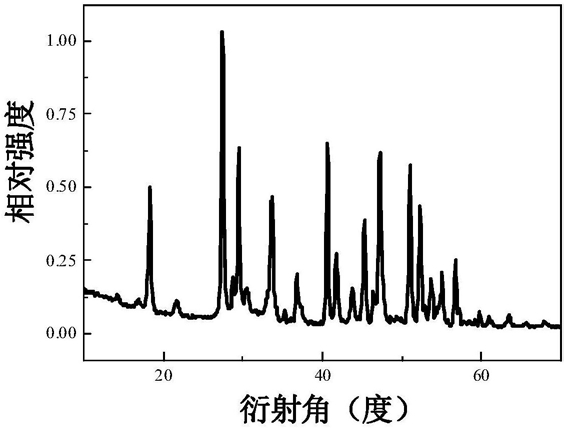

3.一种如权利要求1或2所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，包括：按照化学式中各元素的化学计量比分别取含有Ba2+的化合物、含有Eu3+的化合物、含有Ta5+的化合物和含有W6+的化合物，进行第一次研磨后混合得到混合物，将所述混合物进行第一次煅烧后进行第二次研磨得到预产物，将所述预产物进行第二次煅烧后进行第三次研磨制得。

4.根据权利要求3所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述第一次煅烧是将所述混合物在600～1100℃的空气气氛下煅烧1～15h。

5.根据权利要求3所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述第二次煅烧是将所述预产物在1100～1350℃的空气气氛下煅烧1～15h。

6.根据权利要求5所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述第二次煅烧的煅烧温度为1150～1330℃，煅烧时间为2～11h。

7.根据权利要求6所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述第二次煅烧的煅烧温度为1180～1300℃，煅烧时间为2.5～9h。

8.根据权利要求7所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述第二次煅烧的煅烧温度为1180～1280℃，煅烧时间为3～8h。

9.根据权利要求3所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有Ba2+的化合物选自BaO、BaCO3和Ba(NO3)2中的至少一种。

10.根据权利要求3所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有Eu3+的化合物选自Eu2O3和Eu(NO3)3·6H2O中的至少一种。

11.根据权利要求3所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有Ta5+的化合物选自Ta2O5。

12.根据权利要求3所述的铕离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有W6+的化合物选自WO3和(NH4)10W12O41中的至少一种。

13.一种如权利要求1或2所述的铕离子掺杂钨钽酸钡在制备荧光粉中的应用。
