1.一种铒离子掺杂钨钽酸钡，其特征在于，具有以下化学式组成：

Ba6-6xEr6xTa2WO14，其中0.001≤x≤0.20。

2.根据权利要求1所述的铒离子掺杂钨钽酸钡，其特征在于，所述铒离子掺杂钨钽酸钡吸收波长为200～300nm的光并发射出波长为1380～1780nm的近红外光。

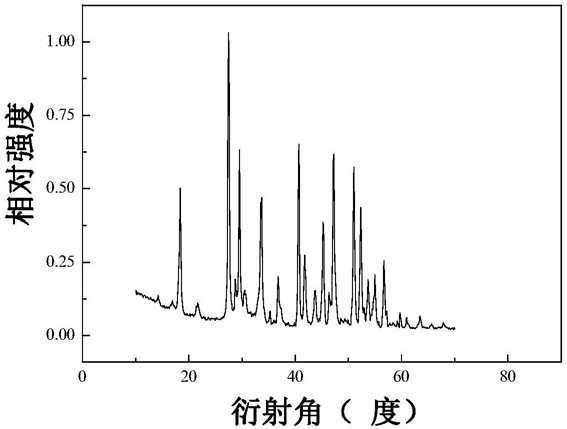

3.一种如权利要求1或2所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，包括：按照化学式中各元素的化学计量比分别取含有Ba2+的化合物、含有Er3+的化合物、含有Ta5+的化合物和含有W6+的化合物，进行第一次研磨后混合得到混合物，将所述混合物进行第一次煅烧后进行第二次研磨得到预产物，将所述预产物进行第二次煅烧后进行第三次研磨制得。

4.根据权利要求3所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，所述第一次煅烧是将所述混合物在600～1100℃的空气气氛下煅烧1～15h。

5.根据权利要求3所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，所述第二次煅烧是将预产物在1100～1350℃的空气气氛下煅烧1～15h，优选地，所述第二次煅烧的煅烧温度为1150～1330℃和煅烧时间为2～11h，更优选地，所述第二次煅烧的煅烧温度为1180～1300℃和煅烧时间为2.5～9h，更进一步优选地，所述第二次煅烧的煅烧温度为1180～

1280℃和煅烧时间为3～8h。

6.根据权利要求3所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有Ba2+的化合物选自BaO、BaCO3和Ba(NO3)2中的至少一种。

7.根据权利要求3所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有Er3+的化合物选自Dy2O3和Dy(NO3)3·6H2O中的至少一种。

8.根据权利要求3所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有Ta5+的化合物选自Ta2O5。

9.根据权利要求3所述的铒离子掺杂钨钽酸钡的制备方法，其特征在于，所述含有W6+的化合物选自WO3和(NH4)10W12O41中的至少一种。

10.一种如权利要求1或2所述的铒离子掺杂钨钽酸钡在制备激光基质材料中的应用。
