1.一种二氧化钛体-表两相缺陷的优化方法，其特征在于该方法包括以下步骤：(1)将无水乙醇与氨水混合，其中乙醇与氨的摩尔比是1:5～100；

(2)将晶体二氧化钛与步骤(1)所得溶液以质量之比为1:2000～1:50混合，超声震荡

0.1～5h，形成二氧化钛悬浊液；

(3)在激烈搅拌的条件下，将正硅酸乙酯在1～150min内缓慢滴入步骤(2)所得悬浊液中，其中正硅酸乙酯与步骤(2)所得悬浊液的质量之比为1:1000～1:10；

(4)将步骤(3)所得悬浊液在10℃～100℃条件下搅拌1～50h；

(5)将步骤(4)所得悬浊液离心或过滤，离心或过滤后所得固体水洗2～4次，无水乙醇洗1～4次，自然风干或烘干得固体粉末；

(6)将步骤(5)所得固体粉末在350℃～1200℃加热条件下煅烧1～300min；

(7)将步骤(6)所得固体加入氢氟酸溶液中搅拌反应1～72h，离心或过滤，其中氢氟酸溶液与固体的质量比为5～200:1；

(8)将步骤(7)离心或过滤后得到的固体水洗至pH值为6～8，离心或过滤，自然风干或烘干得高光电转化效率的二氧化钛材料。

2.根据权利要求1所述的制备方法，其特征在于步骤(2)所述晶体二氧化钛可以是锐钛矿型、金红石型或锐钛矿与金红石的混晶，粒径范围为10-1000nm。

3.根据权利要求1所述的制备方法，其特征在于步骤(1)所述氨水为20～30wt％的氨水溶液。

4.根据权利要求1所述的制备方法，其特征在于步骤(5)和步骤(8)所述的水为超纯水、去离子水或蒸馏水。

5.根据权利要求1所述的制备方法，其特征在于步骤(7)所述氢氟酸溶液为1～10wt％的氢氟酸溶液。

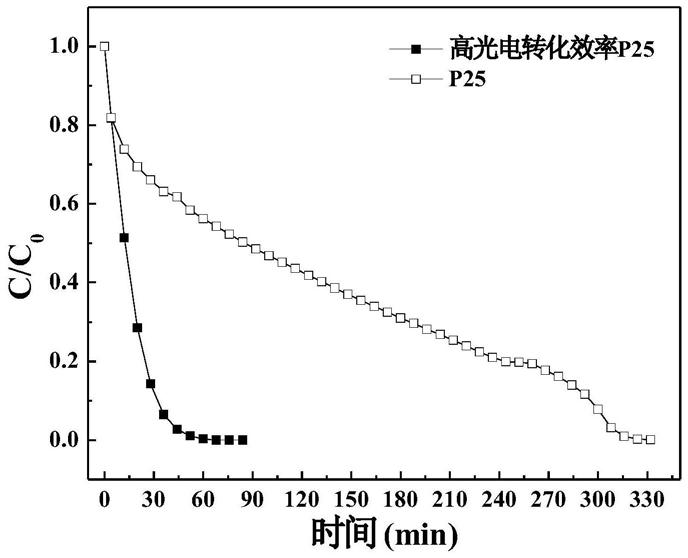

6.一种权利要求1所述的制备方法制备得到的高光电转化效率二氧化钛材料的应用，其特征在于可用于降解有机污染物。
