专利号: 2017100690299
申请人: 温岭市振翔机械配件厂
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

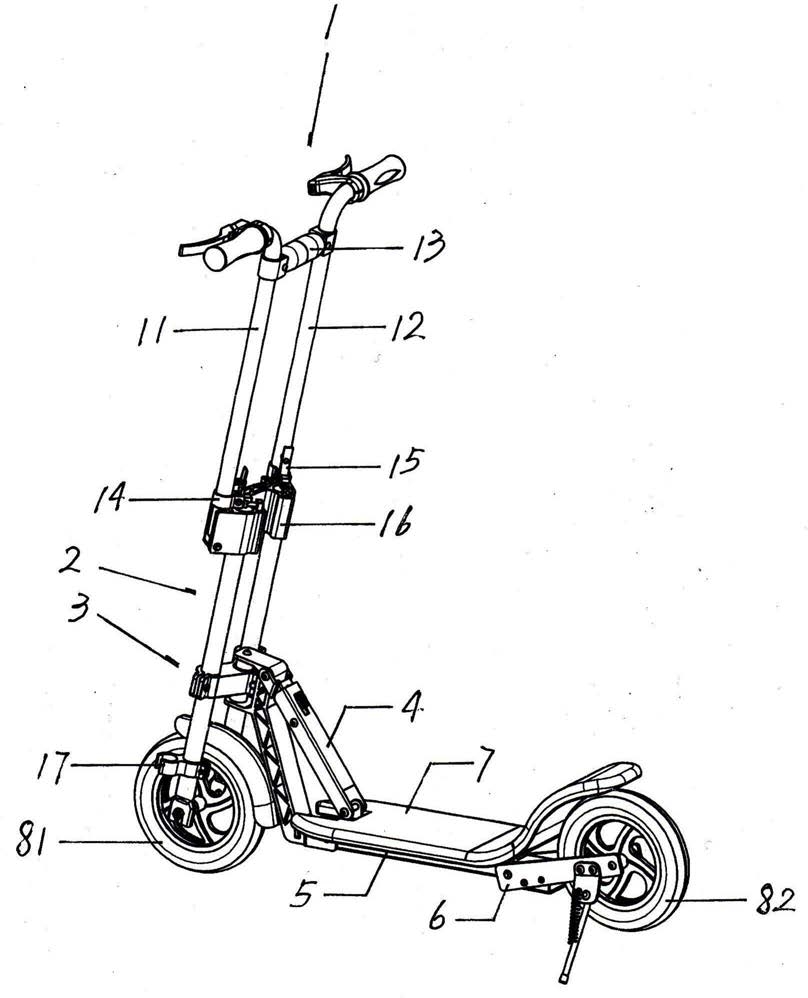

1.一种快捷折叠把避震式滑板车,包括快捷折叠车把、前叉、前架、折叠连杆、中梁、后叉、踏板、前轮和后轮,其特征是:快捷折叠车把包括左手把、右手把、上锁接件、左锁接件、右锁接件、折叠基件和两手把定位件,左手把和右手把是由圆管的上端部作直角弯曲而成,左手把的下端和右手把的下端各开有一对穿孔,左手把的上端部连接上锁接件的左部件,右手把的上端部连接上锁接件的右部件,左手把的下端部连接左锁接件,右手把的下端部连接右锁接件,左手把下端的对穿孔连接于折叠基件的左边槽,右手把下端的对穿孔连接于折叠基件的右边槽,折叠基件前部的左边有一竖向的左边槽,折叠基件前部的右边有一竖向的右边槽,折叠基件左边槽的右后方有一竖向的左圆通孔,折叠基件左圆通孔的右后方有一竖向的左矩形孔,折叠基件左矩形孔中紧配塞入左扁方销,左扁方销的左前侧拧接左半圆头螺栓,折叠基件右边槽左后方有一竖向的右圆通孔,折叠基件右圆通孔的左后方有一竖向的右矩形孔,折叠基件右矩形孔中紧配塞入右扁方销,右扁方销的右前侧拧接右半圆头螺栓,折叠基件左圆通孔和折叠基件右圆通孔连接前叉,左锁接件能与折叠基件的左半圆头螺栓锁接,右锁接件能与折叠基件的右半圆头螺栓锁接,上锁接件的左部件能与上锁接件的右部件锁接,两手把定位件分别连接于前叉左轮叉杆的下端部和右轮叉杆的下端部,左手把和右手把折叠后,左手把卡入位于左轮叉杆的手把定位件的C形卡口中,右手把卡入位于右轮叉杆的手把定位件的C形卡口中;前架由前连件、旋转部件、后连件和槽型连件构成,前连件的前抱接孔固定连接于前叉中部,前连件的前后各有抱接孔,旋转部件安装于前连件的后抱接孔上,后连件的前端呈槽型,后连件槽型的上下两侧有相互的对穿孔,后连件的后上方有一横向孔,后连件后下方端呈杆形,后连件呈杆形的后端连接一槽型连件,槽型连件后端的左右两侧有一相互的横向穿孔,后连件槽型相互的对穿孔通过对锁螺栓连接旋转部件;折叠连杆包括前杆、后杆、滑锁、小弹簧和半圆头螺栓,前杆是开口向下的槽型件,前杆的前端和后端的两侧各带有一横向相互的对穿孔,前杆槽顶面的后部有一上下向的螺纹孔,前杆上下向的螺纹孔中拧接半圆头螺栓,后杆是开口向下的槽型件,后杆的前部和后端的两侧各带有一横向相互的对穿孔,后杆槽顶面的前端有一长孔,后杆的长孔中安装滑锁和小弹簧,前杆前端的横向相互的对穿孔通过对锁螺栓与后连件后上方的横向孔转动连接,前杆后端的横向相互的穿孔通过对锁螺栓与后杆前部横向相互的对穿孔转动连接,拧接于前杆的半圆头螺栓能被安装于后杆上的滑锁锁接;中梁由梁管和连接件构成,梁管前端两侧有一横向相互的对穿孔,梁管的前部的上方固定连接件,连接件是两侧有一横向相互的对穿孔的部件,梁管前端通过对锁螺栓与槽型连件转动连接,连接件通过对锁螺栓与后杆的后端转动连接,后叉由两后叉片、避震连片和避震块构成,两后叉片与避震连片连接,两后叉片通过对锁螺栓与中梁的后端部连接,避震连片连接避震块,踏板连接于中梁上,前轮安装于前叉,后轮安装于两后叉片的后端;所述的前连件呈俯视的V字形,所述前连件的两前抱接孔通过螺栓螺母的拧接固定连接于前叉中部,所述前连件的后抱接孔通过螺栓螺母的拧接固定连接旋转部件的前轴管,所述的旋转部件包括有前轴管和两轴承,所述后连件的前端呈槽型,所述后连件槽型的上下两侧开有相互的对穿孔,所述后连件槽型相互的对穿孔通过对锁螺栓连接旋转部件;所述前杆槽顶面的前端有一槽型开口,所述后杆槽型内的横向宽度与所述前杆横向的外径相对应,所述后杆槽顶面的后端有一槽型开口。

2.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:所述左手把的下端和所述右手把的下端管孔中各塞有一厚壁金属圆管,所述左手把的下端连带着位于其中的厚壁金属圆管开有一对穿孔,所述左手把的下端对穿孔的孔心延长线与所述左手把的直角弯曲呈俯视的45°夹角,所述右手把的下端连带着位于其中的厚壁金属圆管开有一对穿孔,所述右手把的下端对穿孔的孔心延长线与所述右手把的直角弯曲呈俯视的45°夹角。

3.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:右部件由连接座和旋拧套构成,连接座的右端有竖向的开缝孔,连接座开缝孔开缝的垂向由一相互的对穿孔,连接座左端部呈向左的伸展的圆杆形,连接座圆杆形的左端有轴向的螺纹孔,旋拧套的左端有一沉孔,旋拧套的沉孔中带有内螺纹,旋拧套的右端部的轴向有一圆通孔,旋拧套轴向的圆通孔与旋拧套的带有内螺纹的沉孔贯通,旋拧套轴向的圆通孔套接于连接座向左的伸展的圆杆形上,并通过螺栓与垫片的配合,将旋拧套旋转连接于连接座上,旋拧套的带有内螺纹的沉孔能与所述左部件凸肩上的外螺纹拧接锁住。

4.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:所述的滑锁由滑钮、锁片和连接螺栓构成,滑钮是片状底面的后部有一方管形突出的塑料件,滑钮突出的方管形向下放入后杆长孔中的前端,再将小弹簧从下向上放入所述后杆的长孔中,并使小弹簧的两头低着滑钮突出的方管形和所述后杆长孔后端,再将锁片合在推钮突出的方管形上,用连接螺栓穿入锁片的孔中、并拧接于滑钮突出方管形的管孔中,使小弹簧定位于锁片的后部、推钮的后部和后杆的长孔中。

5.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:所述的梁管由矩形管制成,所述梁管前端的管孔中衬有与所述梁管管孔相对应的厚壁金属矩形管,所述梁管前端上侧面连带着后壁金属矩形管的前后各开有一铆接孔,所述梁管前端的两侧连带着后壁金属矩形管开有一横向相互的对穿孔。

6.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:所述梁管后端部切成后上方呈锐角的形状,所述梁管后端的左右两侧开有横向相互的对穿孔,所述梁管前部和后部的上侧面还连有踏板连接片,所述的连接件由一金属片冲压而成的槽型部件,所述连接件槽型底部的前后各有一铆接孔,所述连接件槽型的两侧有一横向相互的对穿孔,所述连接件的两铆接孔通过两铆钉与所述梁管前端的两铆接孔固定铆接。

7.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:所述的左轮叉和所述的右轮叉是扁条状的金属部件,所述左轮叉和所述右轮叉的前端有一孔,所述左轮叉和所述右轮叉的前部的前后各有一孔,所述左轮叉和所述右轮叉的后端有孔,所述的避震连片由金属片冲压而成,所述避震连片的左右两边有向上的折边,所述避震连片两折边的前后各有一孔,所述避震连片中部的前后各开有一螺纹孔,所述避震连片两折边的两孔通过铆钉与所述左轮叉和所述右轮叉前部的前后孔铆接,所述左轮叉和右轮叉的前端孔通过对锁螺栓与所述梁管后端的左右两侧横向相互的对穿孔连接,所述的避震连片中部的两螺纹孔通过两螺栓与所述的避震块连接,所述的避震块由聚氨酯制成。

8.根据权利要求1所述的快捷折叠把避震式滑板车,其特征是:所述的踏板由塑料注塑而成,所述踏板前部和后部的底面有数个拧接孔,所述踏板的边沿有向下的立边,所述踏板的底面有纵向和横向的格子状的加强筋,所述踏板边沿的立边和所述踏板底面纵向和横向的加强筋一体连贯,所述踏板的向上面上还分布有防滑颗粒,防滑颗粒是上突的尖顶圆点。
