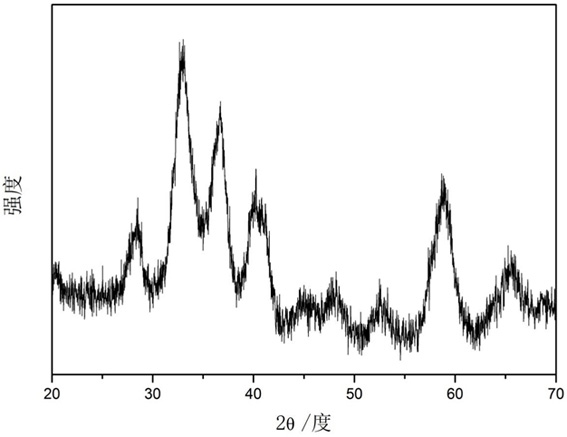

1. 一种二氧化锆介观晶体，其特征在于，其晶相为单斜相，形貌为圆片状，厚度为30～

50 nm，直径为100～150 nm，BET比表面积为152～158 m2/g，内部多孔，最可几孔径为2～3 nm。

2.一种如权利要求1所述二氧化锆介观晶体的制备方法，其特征在于，包括以下步骤：（1）将十六烷基三甲基溴化铵、氧氯化锆溶解于去离子水中制得混合溶液；

（2）将步骤（1）所得混合溶液转入高温反应釜中，控制反应温度为145 155℃，反应时间~为5～8 h；所得反应产物经离心分离、洗涤、干燥后得到所述二氧化锆介观晶体。

3. 根据权利要求2所述二氧化锆介观晶体的制备方法，其特征在于，步骤（1）混合溶液中氧氯化锆的浓度为0.4～0.5 mol/L，十六烷基三甲基溴化铵与氧氯化锆的摩尔比为0～

0.4:1。

4.一种如权利要求1所述的二氧化锆介观晶体的应用，其特征在于，用作载体制备水煤气变换催化剂。

5.根据权利要求4所述的二氧化锆介观晶体的应用，其特征在于，其制备方法为：在超声波破碎辅助条件下，将所述二氧化锆介观晶体分散于氯金酸水溶液中，然后向上述溶液中滴加碱液至溶液pH=8，所得沉淀经离心洗涤、干燥、焙烧后制得水煤气变换介晶催化剂Au/ZrO2。
