专利号: 2017100537890
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

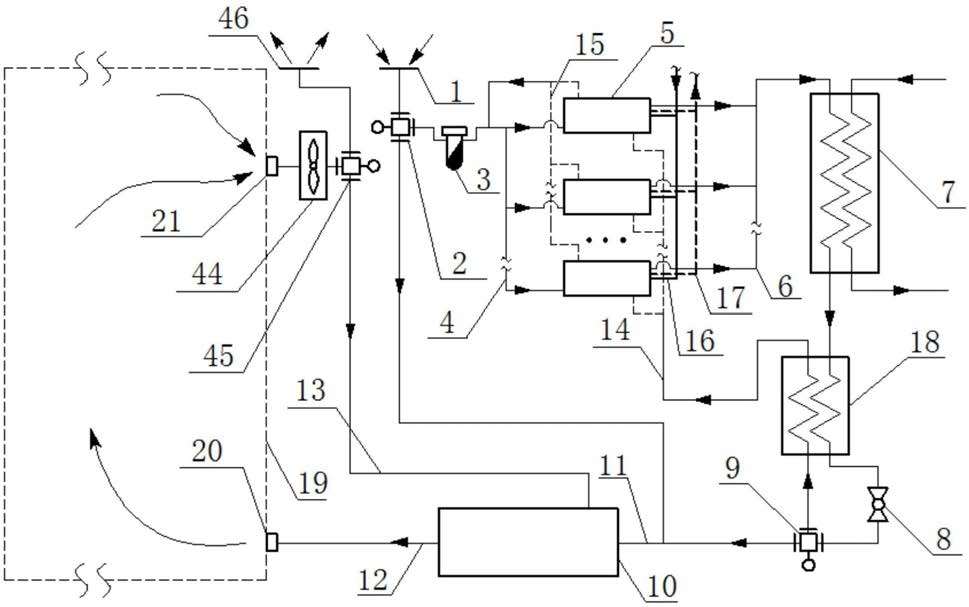

1.一种基于热流逸效应的空调制冷系统,其特征在于,包括:

新风输入管;

第一三通阀,其进口与所述新风输入管连接;

空气过滤器,其进口与所述第一三通阀的其中一个出口连接;

空气导入管,其与所述空气过滤器的出口连接;

至少一组努森压缩机组,每组所述努森压缩机组包括:

基台体,其设置有一主进口以及一主出口;所述主进口与所述空气导入管连接;以及若干个努森压缩机,每个该努森压缩机包括冷腔、热腔、多孔隔层以及连接通道,所述冷腔与所述热腔之间通过所述多孔隔层分隔,所述多孔隔层上的孔的孔径不大于空气的分子平均自由程,所述连接通道的进口与所述热腔的出口连接;若干个该努森压缩机依序串联地设置于所述基台体内,第一个所述努森压缩机的冷腔的进口与所述主进口连接,后一个所述努森压缩机的冷腔的进口与前一个所述努森压缩机的所述连接通道的出口连接,最后一个所述努森压缩机的所述连接通道的出口与所述主出口连接;

空气导出管,每组所述努森压缩机组的基台体的主出口与该空气导出管连接;

冷却器,其热流通道的进口与所述空气导出管连接;

节流机构,其进口与所述冷却器的热流通道的出口连接;

第二三通阀,其进口与所述节流机构的出口连接;

新风机组,所述第一三通阀的另一个出口和所述第二三通阀的其中一个出口同时与该新风机组的新风进口连接;该新风机组的新风出口和回风管均通过管道与空调区域连接;

热腔换热器,每组所述努森压缩机组内的所有的努森压缩机的热腔内各设置有一个该热腔换热器;所有的该热腔换热器的进口均与一载热介质进口管连接;所有的所述热腔换热器的出口均与一载热介质出口管连接;以及冷腔换热器,每组所述努森压缩机组内的所有的所述努森压缩机的所述冷腔内各设置有一个该冷腔换热器;所有的所述冷腔换热器的进口均与一冷却进气管连接,且所述冷却进气管与所述第二三通阀的另一个出口连接;所有的所述冷腔换热器的出口均与一冷却出气管连接。

2.根据权利要求1所述的基于热流逸效应的空调制冷系统,其特征在于,所述多孔隔层为多孔薄膜。

3.根据权利要求1所述的基于热流逸效应的空调制冷系统,其特征在于,所述节流机构为节流阀。

4.根据权利要求1所述的基于热流逸效应的空调制冷系统,其特征在于,所述热腔换热器和所述冷腔换热器均为翅片管式换热器。

5.根据权利要求1所述的基于热流逸效应的空调制冷系统,其特征在于,所述冷却出气管与所述空气导入管连接。

6.根据权利要求1所述的基于热流逸效应的空调制冷系统,其特征在于,每组所述努森压缩机组的基台体设置有一上腔和一下腔,每组所述努森压缩机组的所有的努森压缩机设置于所述上腔内;所述下腔设置有一下腔进口和一下腔出口,所述下腔通过一折流板分隔成一个流入通道和一个流出通道,所述下腔进口与所述流入通道连通,所述下腔出口与所述流出通道连通;所述下腔进口与所述冷却进气管连接,所述下腔出口与所述冷却出气管连接;每个所述冷腔换热器的进口通过一进气孔与所述流入通道连通,且每个所述冷腔换热器的出口通过一出气孔与所述流出通道连通。

7.根据权利要求1所述的基于热流逸效应的空调制冷系统,其特征在于,所述节流机构与所述冷却器之间设置有一个换热器,所述换热器的热流通道的进口与所述冷却器的热流通道的出口连接,所述节流机构的进口与所述换热器的热流通道的出口连接;所述换热器的冷流通道的进口与所述第二三通阀的另一个出口连接,且所述冷却进气管与所述换热器的冷流通道的出口连接。
