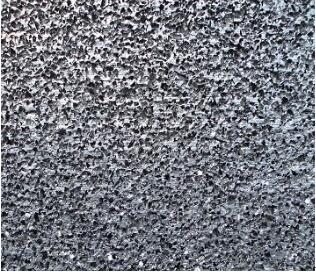

1.一种孔结构均匀的泡沫铝制备方法，其制备步骤如下：步骤1，将纳米二氧化硅放入无水乙醇中，搅拌均匀形成溶胶状；

步骤2，将碳酸钙与碎铝屑加入步骤1中的溶胶液中，形成悬浊胶；

步骤3，将分散剂放入异丙醇中，搅拌至完全溶解，得到分散液；

步骤4，将分散液降入悬浊胶内微热搅拌，形成粘稠状；

步骤5，将粘稠状反应液放入预热好的金属磨具中进行预热，冷却后得到泡沫铝前驱体；

步骤6，将泡沫铝前驱体放入饱和的氯化铵水溶液浸泡，即可得到泡沫铝材料。

2.根据权利要求1所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，所述制备方法中的配方如下：碳酸钙10-15份、碎铝屑20-30份、纳米二氧化硅3-5份、无水乙醇30-35份、分散剂3-7份、异丙醇20-35份。

3.根据权利要求2所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，所述的分散剂采用聚乙烯吡咯烷酮K30或聚乙烯吡咯烷酮K90。

4.根据权利要求2所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，所述的纳米二氧化硅的粒径为100-500nm

5．根据权利要求1所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，步骤2中的加入方式采用缓慢滴加，滴加速度为5-8g/min，所述搅拌速度为500-800r/min。

5.根据权利要求1所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，步骤4中的微热搅拌的温度为30-50℃，所述搅拌采用密封搅拌。

6.根据权利要求1所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，步骤5中的预热温度为600-750℃，所述冷却方式采用快速风冷。

7.根据权利要求1所述的一种孔结构均匀的泡沫铝制备方法，其特征在于，步骤6中的浸泡采用气体曝气反应浸泡法，采用的曝气气体为氮气，所述浸泡反应采用密封浸泡曝气反应。
