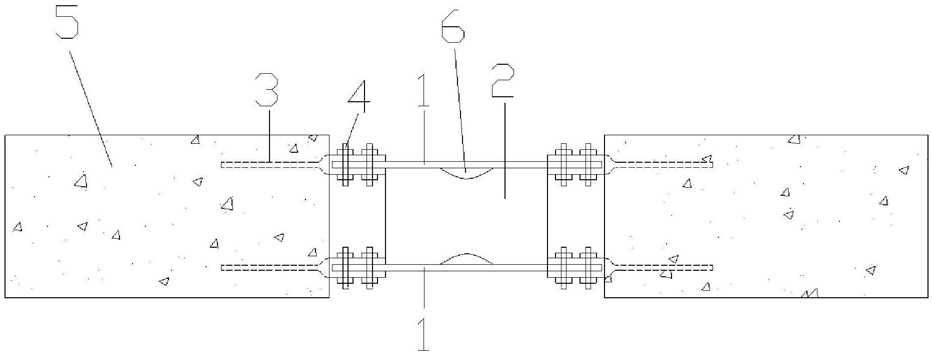

1.一种高层建筑凹槽间可更换耗能拉梁，其特征在于：该耗能拉梁包括耗能构件以及设置在耗能构件两端的各一段钢筋混凝土梁(5)，在两段钢筋混凝土梁(5)上分别设置有预埋件(3)；耗能构件包括两片相对设置的耗能芯板(1)以及连接于两片耗能芯板(1)之间的两片相互间隔的肋板(2)，两片耗能芯板(1)的两端分别与位于对应端的钢筋混凝土梁(5)上的预埋件(3)相连。

2.根据权利要求1所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述肋板(2)设置在耗能芯板(1)中部，肋板(2)与耗能芯板(1)形成位于耗能构件中心的箱体式结构。

3.根据权利要求1或2所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述肋板(2)水平设置，耗能芯板(1)竖直设置。

4.根据权利要求1所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述耗能芯板(1)及肋板(2)由低屈服点钢LY100、低屈服点钢LY160、低屈服点钢LY225或低碳钢Q235中的任意一种制成。

5.根据权利要求1所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述预埋件(3)采用承载力或强度高于耗能构件的钢材制成；所述肋板(1)做截面削弱处理。

6.根据权利要求1所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述两段钢筋混凝土梁(5)之间设置有采用填充材料制成的用于包裹耗能构件的空心盒状体。

7.根据权利要求1所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述耗能构件通过锚固螺栓(4)与钢筋混凝土梁(5)上的预埋件(3)相连。

8.根据权利要求1或7所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述耗能芯板(1)的非固定端边缘设置为内凹的曲线形或所述耗能芯板(1)上设置有开孔。

9.根据权利要求7所述一种高层建筑凹槽间可更换耗能拉梁，其特征在于：所述耗能芯板(1)的两端以及预埋件(3)伸出对应钢筋混凝土梁(5)的部分上均设置有用于固定所述螺栓的螺栓孔(10)，耗能芯板(1)与预埋件(3)通过所述螺栓相连。

10.一种高层建筑凹槽间可更换耗能拉梁的施工方法，其特征在于：包括以下步骤：

1)在建筑物的每层或相隔至少1层的凹槽的两侧面上分别浇注一段钢筋混凝土梁(5)，在浇注过程中在两段钢筋混凝土梁(5)的相对一侧的端部分别预留预埋件(3)；

2)加工耗能构件，耗能构件包括两片相对设置的耗能芯板(1)以及连接于两片耗能芯板(1)之间的两片相互间隔的肋板(2)；

3)待混凝土凝固后将加工完成的耗能构件置于相对的两段钢筋混凝土梁(5)之间，然后利用锚固螺栓(4)将两片耗能芯板(1)两端与位于对应端的钢筋混凝土梁(5)上的预埋件(3)相连。
