1.一种由尼龙6和碳纤维混合搅拌并模压形成的复合材料作为在11GHz～12.4GHz特定频段范围内选择性屏蔽电磁波的电磁屏蔽材料的用途；

其中当碳纤维直径为7 μm，长度为100 μm，密度为 1.76 g/cm3时，尼龙6含量大于

91.48%且小于等于94.32vol%，碳纤维含量大于等于5.68 vol%且小于8.52 vol%；

当碳纤维直径为7 μm，长度为700 μm，密度为 1.76 g/cm3时，尼龙6含量大于91.48%且小于等于97.73vol%，碳纤维含量大于等于2.27 vol%且小于8.52 vol%。

2.根据权利要求1所述的用途，其特征在于，所述尼龙6的熔融指数为12 25 g/min，拉~伸强度和模量分别为65 90 MPa和1600 2100 MPa。

~ ~

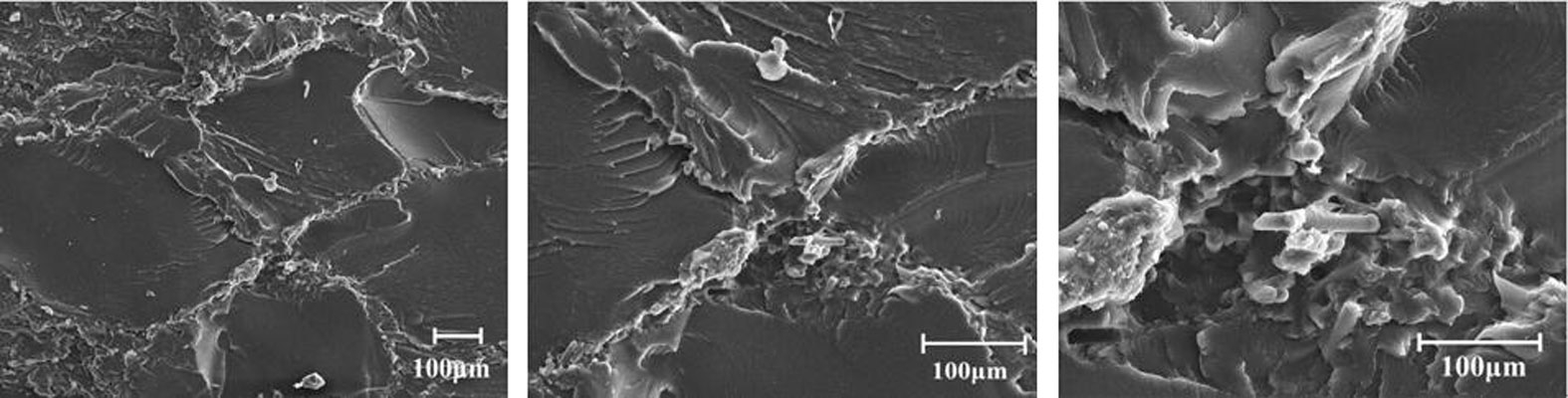

3.一种复合材料的制备方法制备获得的复合材料作为在11GHz～12.4GHz特定频段范围内选择性屏蔽电磁波的电磁屏蔽材料的用途，所述复合材料的制备方法包括以下步骤：（1）尼龙6/碳纤维复合粒子的制备：将80℃下干燥后的碳纤维与尼龙6粒子在24000 r/min的高速混合机中混合5 min，在机械力作用下实现碳纤维在尼龙6表面的均匀包覆，得到尼龙6/碳纤维复合粒子，静置6 10 min；

~

其中当碳纤维直径为7 μm，长度为100 μm，密度为 1.76 g/cm3时，尼龙6含量大于

91.48%且小于等于94.32vol%，碳纤维含量大于等于5.68 vol%且小于8.52 vol%；

当碳纤维直径为7 μm，长度为700 μm，密度为 1.76 g/cm3时，尼龙6含量大于91.48%且小于等于97.73vol%，碳纤维含量大于等于2.27 vol%且小于8.52 vol%；

（2）模压成型：将步骤（1）所制备的尼龙6/碳纤维复合粒子在80 120℃、10 15 MPa下预~ ~压2 h；然后在225℃下预热15 min；之后在1 5 MPa下热压8 min；最后冷压至室温，得到复~合材料。
