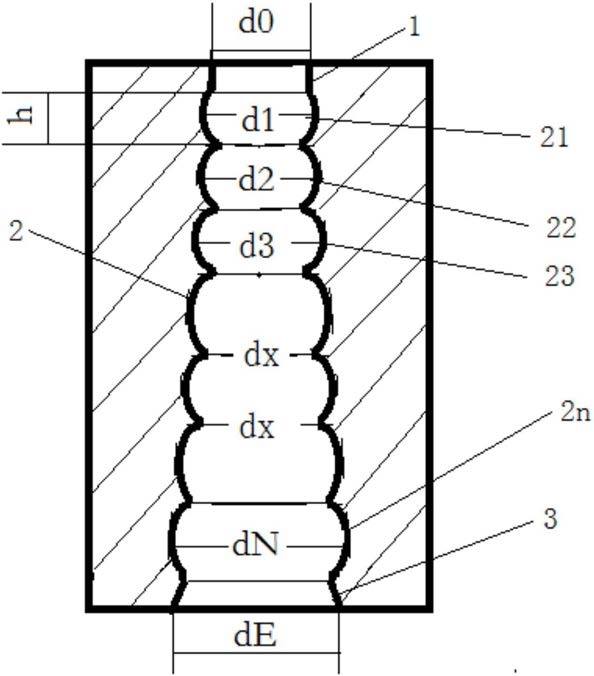

1.一种渐变式波纹形挤出口模,其特征在于:所述口模的外形呈圆柱形,口模的中心轴线上开设有波纹形通孔,波纹形通孔从进口往出口方向依次为入口区(1)、口模区(2)和出口区(3),所述入口区(1)为圆筒形,直径为d0;
所述口模区(2)为从入口区(1)向出口区(3)多段连续波纹扩张式,从入口区(1)向出口区(3)依次为第一波纹段(21)、第二波纹段(22)、第三波纹段(23)和直至第N波纹段(2n),第一波纹段(21)的内圈呈内凹的圆弧形,第一波纹段(21)的内圈中间直径最大且为d1,第一波纹段(21)的中间向两端的直径逐渐递减,第二波纹段(22)的内圈呈内凹的圆弧形,第二波纹段(22)的内圈中间直径最大且为d2,第二波纹段(22)的内圈中间向两端的直径逐渐递减,第三波纹段(23)的内圈中间直径最大且为d3,第三波纹段(23)的内圈中间向两端的直径逐渐递减,直至第N波纹段(2n)的内圈中间直径最大且为dN,第N波纹段(2n)的内圈中间向两端的直径逐渐递减,所述d1、d2、d3和直至dN逐渐增加,
每个波纹段相接处的内径dx,dx从入口区(1)向出口区(3)依次递增,
所述出口区(3)为圆锥外扩形,由内向外直径逐渐增大,且出口区(3)末端直径为dE,dE大于d0,d1大于d0。
2.如权利要求1所述的渐变式波纹形挤出口模,其特征在于:所述相邻两个波纹段的厚度均为h,h的范围为0.4d0-0.6d0。
3.如权利要求1所述的渐变式波纹形挤出口模,其特征在于:所述N的范围为5-10。
4.如权利要求1所述的渐变式波纹形挤出口模,其特征在于:所述dE/d0为1.4。
5.如权利要求1所述的渐变式波纹形挤出口模,其特征在于:所述第一波纹段(21)和第二波纹段(22)相接处的内径大于或等于d0。
