专利号: 201710021914X
申请人: 惠州TCL移动通信有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-04-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

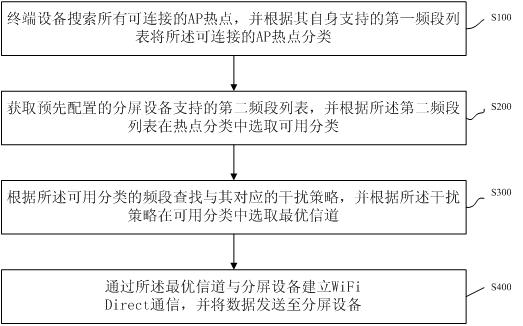

1.一种基于Miracast协议的信道选择方法,其特征在于,其包括:终端设备搜索所有可连接的AP热点,并根据其自身支持的第一频段列表将所述可连接的AP热点分类;

获取预先配置的分屏设备支持的第二频段列表,并根据所述第二频段列表在热点分类中选取可用分类;

根据所述可用分类的频段查找与其对应的干扰策略,并根据所述干扰策略在可用分类中选取最优信道;

通过所述最优信道与分屏设备建立WiFi Direct通信,并将数据发送至分屏设备。

2.根据权利要求1所述基于Miracast协议的信道选择方法,其特征在于,所述终端设备搜索所有可连接的AP热点,并根据其自身支持的第一频段列表将所述可连接的AP热点分类之前还包括:终端设备通过WiFi Direct搜索所有可连接的WiFi Direct设备信息;

根据Miracast协议在搜索到的WiFi Direct设备信息中筛选分屏设备以形成分屏设备列表,并显示所述分屏设备列表;

接收用户对所述分屏设备列表进行的选取操作,并根据所述选取操作搜索可连接的AR热点。

3.根据权利要求1所述基于Miracast协议的信道选择方法,其特征在于,所述终端设备搜索所有可连接的AP热点,并根据其自身支持的第一频段列表将所述可连接的AP热点分类具体包括:所述终端设备搜索所有可连接的AP热点的信息,其中,所述信息包括信道;

获取其自身支持的第一频段列表,并为所述第一频段列表内的每个频段建立一个对应的热点分类;

根据每个热点分类的信道将所述可连接的AP热点划分至相应的热点分类。

4.根据权利要求1所述基于Miracast协议的信道选择方法,其特征在于,所述获取预先配置的分屏设备支持的第二频段列表,并在所述热点分类中选取可用分类具体包括:获取预先配置的分屏设备支持的第二频段列表,并在所述热点分类中查找第二频段列表中每个频段对应的热点分类;

将查找到的热点分类选为可用分类。

5.根据权利要求1所述基于Miracast协议的信道选择方法,其特征在于,所述根据所述可用分类的频段对应的干扰策略在可用分类中选取最优信道具体包括:判断所述可用分类的个数,并当所述个数大于1时,在所述可用分类中选取传输速度最快的第一分类和第二分类;

分别采用相应的干扰策略获取第一分类内最优信道的第一干扰度和第二分类内最优信道的第二干扰度;

分别将第一干扰度与第二干扰度及第二干扰度与预设阈值进行比较;

当第一干扰度小于第二干扰度或者第二干扰度大于预设阈值时,选择第一干扰度对应的最优信道为最优信道。

6.根据权利要求1所述基于Miracast协议的信道选择方法,其特征在于,所述通过所述最优信道与分屏设备建立WiFi Direct通信,并将数据发送至分屏设备具体包括:将通过WiFi Direct协商帧将所述最优信道发送给分屏设备进行协商;

当协商成功时,通过所述最优信道与分屏设备建立WiFi Direct通信,并将数据发送至分屏设备;

当协商失败时,提示用户在系统默认信道上通讯。

7.一种基于Miracast协议的信道选择系统,其特征在于,其包括:终端设备以及分屏设备;

所述终端设备包括:分类模块、获取模块、选取模块以及建立模块;

所述分类模块,用于设备搜索所有可连接的AP热点,并根据其自身支持的第一频段列表将所述可连接的AP热点分类;

所述获取模块,用于获取预先配置的分屏设备支持的第二频段列表,并根据所述第二频段列表在热点分类中选取可用分类;

所述选取模块,用于根据所述可用分类的频段查找与其对应的干扰策略,并根据所述干扰策略在可用分类中选取最优信道;

所述建立模块,用于通过所述最优信道与分屏设备建立WiFi Direct通信,并将数据发送至分屏设备。

8.根据权利要求7所述基于Miracast协议的信道选择系统,其特征在于,所述终端设备还包括:搜索模块,用于通过WiFi Direct搜索所有可连接的WiFi Direct设备信息;

筛选模块,用于根据Miracast协议在搜索到的WiFi Direct设备信息中筛选分屏设备以形成分屏设备列表,并显示所述分屏设备列表;

接收模块,用于接收用户对所述分屏设备列表进行的选取操作,并根据所述选取操作搜索可连接的AR热点。

9.根据权利要求7所述基于Miracast协议的信道选择系统,其特征在于,所述分类模块具体包括:搜索单元,用于搜索所有可连接的AP热点的信息,其中,所述信息包括信道;

获取单元,用于获取其自身支持的第一频段列表,并为所述第一频段列表内的每个频段建立一个对应的热点分类;

划分单元,用于根据每个热点分类的信道将所述可连接的AP热点划分至相应的热点分类。

10.根据权利要求7所述基于Miracast协议的信道选择系统,其特征在于,所述建立模块具体包括:协商单元,用于将通过WiFi Direct协商帧将所述最优信道发送给分屏设备进行协商;

第一建立单元,用于当协商成功时,通过所述最优信道与分屏设备建立WiFi Direct通信,并将数据发送至分屏设备;

第二建立单元,用于当协商失败时,提示用户在系统默认信道上通讯。
