专利号: 201710005112X
申请人: 湖北工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

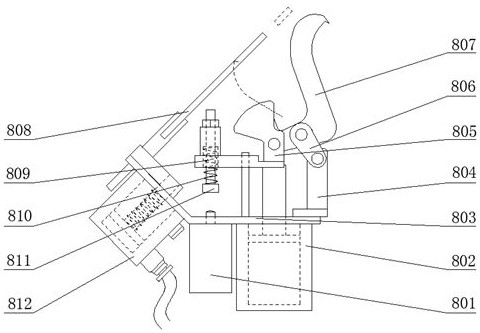

1.一种油茶鲜果气力破壳机,包括机架( 1) 和安装在机架( 1) 上的三相异步电动机( 2) 、皮带轮( 3) 、皮带( 4) 、压剥辊子( 5) 、自动给料斗( 6) 、破壳轨道( 7) 、气力破壳装置( 8) 、碎料斗( 9) ,整料斗( 10) ,三相异步电动机( 2) 输出的动力经皮带轮( 3) 、皮带( 4) 传输到压剥辊子( 5) ,带动压剥辊子( 5) 旋转;气力破壳装置( 8) 周向安装在压剥辊子( 5) 上;破壳轨道( 7) 通过连接机构安装在机架( 1) 上且在气力破壳装置( 8) 的上方,气力破壳装置( 8) 随压剥辊子( 5) 旋转时可以通过破壳轨道( 7) ;自动给料斗( 6) 安装在破壳轨道( 7) 上方;碎料斗( 9) 安装在破壳轨道( 7) 下方,其特征在于:所述气力破壳装置( 8) 包括机座(803)和位于机座(803)上的压指装置、掰指装置和推杆装置;

所述压指装置包括压指气缸(802)、压指座(805)、压指(807)、摇杆(806)、摇杆座(804);所述压指气缸(802)固定在机座(803)上,压指(807)尾端与压指座(805)铰接,压指座(805)与压指气缸(802)活塞杆顶部固定连接;所述活塞杆顶部位于机座(803)上方;所述摇杆(806)一端与压指(807)中部铰接,另一端与摇杆座(804)铰接;所述摇杆座(804)固定在机座上;

所述掰指装置包括掰指(808)、掰指气缸(812)和换向阀(801);掰指气缸(812)固定在机座(803)上,掰指(808)与掰指气缸(812)的活塞杆固定连接;所述换向阀(801)和掰指气缸(812)采用柔性气管连通;所述换向阀(801)与机座(803)固定连接;

所述推杆装置包括推杆座(809)、推杆弹簧(810)、推杆(811);所述推杆座(809)一端与压指气缸(802)活塞杆顶部固定连接;所述推杆座上设置有轴孔,所述推杆上端垂直穿过轴孔并用螺母进行轴向固定与调整;所述推杆弹簧(810)套在推杆座(809)下方的推杆(811)上;

所述掰指装置的换向阀(801)为机动式换向阀,其阀杆顶端位于推杆装置的正下方,当压指气缸活塞杆向底部移动时,带动推杆(811)推压换向阀阀杆。

2.如权利要求1所述的油茶鲜果气力破壳机,其特征在于:所述压指(807)为s状,其顶部弧线边缘处为尖齿状。

3.如权利要求1所述的油茶鲜果气力破壳机,其特征在于:所述掰指(808)位于压指(807)后侧。

4.如权利要求1所述的油茶鲜果气力破壳机,其特征在于:所述掰指气缸(812)活塞杆轴线与压指气缸(802)活塞杆轴线处在同一平面上,构成一个小于90°的锐角。
