专利号: 2016211729537
申请人: 浙江邦亚电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

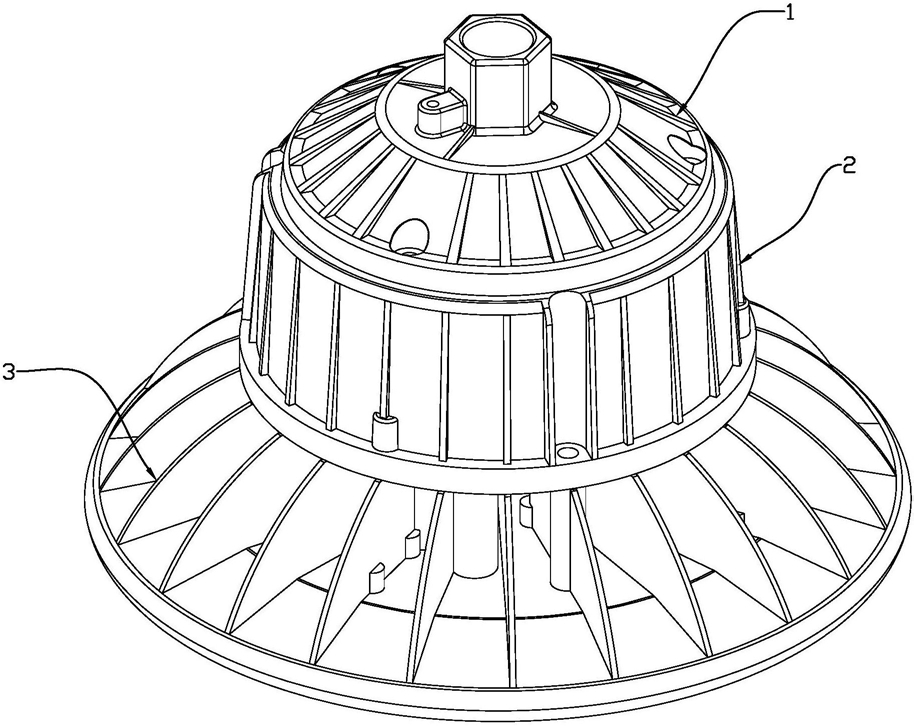

1.一种LED节能防爆灯,包括灯壳、散热件、基板和玻璃罩,基板上安装有LED灯珠,其特征在于:所述散热件包括散热板,散热板一端朝向玻璃罩且散热板上设有透光孔,散热板另一端设有散热隔筋,散热隔筋周向分布形成环形散热圈,该环形散热圈的顶部形成平整的安装面,所述基板平铺于安装面上,所述灯壳包括灯罩和出线壳,出线壳与灯罩一端通过螺钉固定连接,灯罩的另一端朝向基板且该端设有定位螺孔,基板边缘设有与该定位螺孔对应的内凹缺口,环形散热圈设有与定位螺孔对应的定位柱,定位柱上开设有内螺孔,定位螺孔中穿设有定位螺钉,定位螺钉依次穿过灯罩、内凹缺口后和定位柱螺纹连接,所述定位柱与散热隔筋一体成型。

2.根据权利要求1所述的LED节能防爆灯,其特征在于:所述基板边缘设有厚度大于基板的沿边,所述内凹缺口设置在沿边外侧,沿边内侧还设有朝内延伸的凸缘,凸缘上开设有螺孔,所述灯罩朝向基板的一端内壁设有与凸缘对应的凸筋,凸筋开设有与螺孔对应的内螺孔,凸缘通过定位螺钉与凸筋固定连接。

3.根据权利要求1或2所述的LED节能防爆灯,其特征在于:所述灯罩朝向基板的端面具有外扩边缘,所述定位螺孔设置在外扩边缘上,定位螺孔与基板上的内凹缺口、环形散热圈的定位柱对应,所述定位螺孔的两侧还设有导引片,导引片沿着灯罩外壁延伸形成与定位螺孔联通的导引通道。

4.根据权利要求1或2所述的LED节能防爆灯,其特征在于:所述基板上还设有凸台,该凸台由基板朝向灯罩的端面延伸至基板朝向散热板的端面,该凸台开有螺孔,散热板上设有与凸台对应的圆柱体,圆柱体开设有内螺孔,凸台通过螺钉与圆柱体连接。

5.根据权利要求3所述的LED节能防爆灯,其特征在于:所述基板上还设有凸台,该凸台由基板朝向灯罩的端面延伸至基板朝向散热板的端面,该凸台开有螺孔,散热板上设有与凸台对应的圆柱体,圆柱体开设有内螺孔,凸台通过螺钉与圆柱体连接。
