专利号: 2016211723776
申请人: 浙江邦亚电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种LED免维护防爆灯,包括灯壳以及安装于灯壳中的基板和LED灯珠,其特征在于:

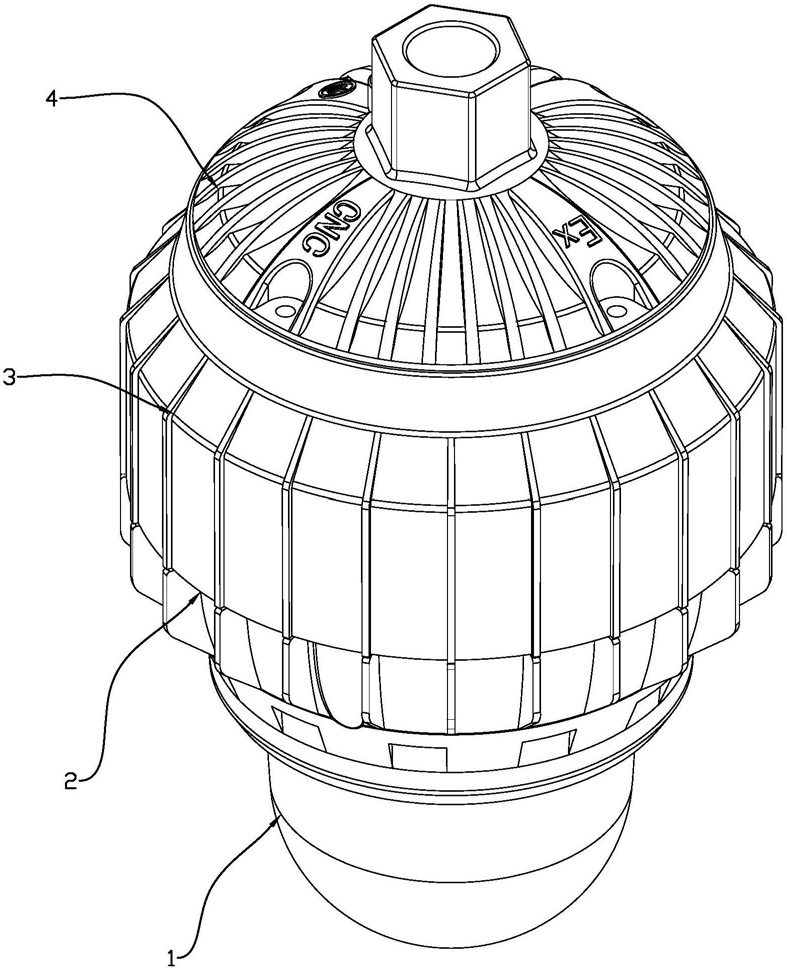

所述灯壳包括玻璃罩、散热件、灯罩和出线壳,玻璃罩通过压圈与散热件连接形成连接件一,散热件的另一端与基板固接,基板与灯罩的一端通过过盈配合形成连接件二,所述出线壳罩设于灯罩的另一端并通过定位螺钉固定连接,出线壳上设有轴端,该轴端设有与出线壳内腔联通的轴端通孔,所述灯罩朝向出线壳的一端具有封口端面,该封口端面设有环形壁,该环形壁与出线壳内腔形成插接配合,所述灯罩的封口端面上还设有凸台结构,该凸台结构开设有与轴端通孔对应且不对齐的线孔,凸台结构位于环形壁围成的区域内,所述定位螺钉位于环形壁外围。

2.根据权利要求1所述的LED免维护防爆灯,其特征在于:所述轴端通孔靠近出线壳内腔的一端内壁设有径向延伸的环壁。

3.根据权利要求1或2所述的LED免维护防爆灯,其特征在于:所述散热件由隔离筋沿周向排布形成环状的散热件,该散热件朝向基板的端面设有若干定位柱体,该定位柱体设有内螺孔,定位柱体与隔离筋一体成型,所述基板朝向散热件的端面设有朝定位柱体方向延伸的凸块,凸块局部插入定位柱体的开口端中,凸块上设有螺钉,该螺钉穿过凸块与定位柱体的内螺孔连接。

4.根据权利要求3所述的LED免维护防爆灯,其特征在于:所述灯罩包括外罩壁和位于外罩壁之内的内壁,内壁上部与封口端面连接,内壁下部与基板配合,基板上设有环形凸台,该环形凸台插入由内壁所围成的内腔中且环形凸台与基板内壁下部形成过盈配合,基板的边缘沿径向端面朝外罩壁的内侧面方向延伸形成延伸段,该延伸段与环形凸台外壁之间形成与内壁抵接的L型接触面。
