专利号: 2016211704258
申请人: 赣南师范大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

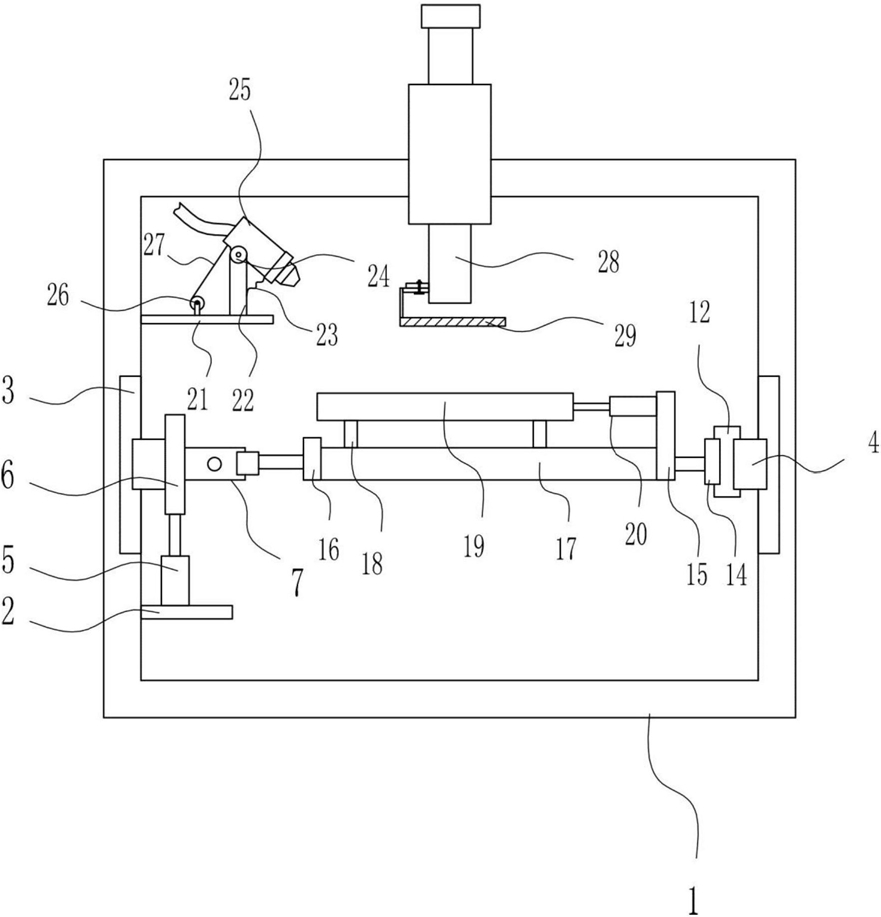

1.一种血吸虫尾蚴荧光检测装置,其特征在于,包括有暗箱(1)、第一固定板(2)、第一滑轨(3)、第一滑块(4)、第一电动推杆(5)、第二固定板(6)、第一轴承座(7)、第二轴承座(8)、丝杆(9)、螺母(10)、伺服电机(11)、第三固定板(12)、第二滑轨(13)、第二滑块(14)、第一安装架(15)、第二安装架(16)、第三滑轨(17)、第三滑块(18)、载物台(19)、第二电动推杆(20)、安装板(21)、支架(22)、弹簧(23)、铰接部件(24)、激光发生器(25)、电动绕线轮(26)、拉线(27)、显微镜(28)、滤片(29)、合页(30)、箱门(31)和把手(32),暗箱(1)内左壁下部焊接有第一固定板(2),暗箱(1)内左壁和右壁上部通过螺栓连接的方式对称连接有第一滑轨(3),第一滑轨(3)上滑动式设有第一滑块(4),第一滑块(4)与第一滑轨(3)配合,左侧的第一滑块(4)上通过螺栓连接的方式连接有第二固定板(6),右侧的第一滑块(4)上通过螺栓连接的方式连接有第三固定板(12),第二固定板(6)从前往后依次通过螺栓连接的方式连接有第一轴承座(7)、第二轴承座(8)和伺服电机(11),第一轴承座(7)和第二轴承座(8)的轴承之间过盈连接有丝杆(9),丝杆(9)上设有螺母(10),螺母(10)与丝杆(9)配合,伺服电机(11)的输出轴与丝杆(9)通过联轴器连接,第三固定板(12)左侧通过螺栓连接的方式连接有第二滑轨(13),第二滑轨(13)上滑动式设有第二滑块(14),第二滑块(14)与第二滑轨(13)配合,第二滑块(14)左侧通过螺栓连接的方式连接有第一安装架(15),螺母(10)右侧通过螺栓连接的方式连接有第二安装架(16),第一安装架(15)和第二安装架(16)两端均通过螺栓连接的方式连接有第三滑轨(17),第三滑轨(17)上滑动式设有第三滑块(18),第三滑块(18)与第三滑轨(17)配合,第三滑块(18)上通过螺栓连接的方式连接有载物台(19),第一安装架(15)左部的前侧和后侧通过螺栓连接的方式对称连接有第二电动推杆(20),第二电动推杆(20)的推杆端头开有外螺纹,载物台(19)右侧对应的位置开有内螺纹,第二电动推杆(20)通过外螺纹和内螺纹的配合与载物台(19)连接,暗箱(1)内左壁上部通过螺栓连接的方式连接有安装板(21),安装板(21)上焊接有支架(22),支架(22)和激光发生器(25)通过铰接部件(24)进行连接,弹簧(23)的一端通过挂钩的方式与激光发生器(25)连接,弹簧(23)的另一端通过挂钩的方式与支架(22)连接,电动绕线轮(26)焊接在安装板(21)顶部左侧,电动绕线轮(26)上绕有拉线(27),拉线(27)通过挂钩的方式与激光发生器(25)连接,暗箱(1)顶部中心通过螺栓连接的方式连接有显微镜(28),显微镜(28)底部通过螺栓连接的方式连接有滤片(29),暗箱(1)右壁前侧的上部和下部通过螺钉连接的方式连接有合页(30),合页(30)通过螺钉连接的方式连接有箱门(31),箱门(31)左侧通过螺钉连接的方式连接有把手(32),第一电动推杆(5)、第二电动推杆(20)、伺服电机(11)与激光发生器(25)的电源均为外接电源。

2.根据权利要求1所述的一种血吸虫尾蚴荧光检测装置,其特征在于,还包括有第四滑轨(33)、第四滑块(34)和第三电动推杆(35),暗箱(1)内左壁上部通过螺栓连接的方式连接有第四滑轨(33),暗箱(1)内左壁上部通过螺栓连接的方式连接有第三电动推杆(35),第三电动推杆(35)在第四滑轨(33)上方,第四滑轨(33)上滑动式设有第四滑块(34),第四滑块(34)与第四滑轨(33)配合,第四滑块(34)上通过螺栓连接的方式连接有安装板(21),第三电动推杆(35)的推杆端头开有外螺纹,安装板(21)对应的位置开有内螺纹,第三电动推杆(35)通过外螺纹和内螺纹的配合与安装板(21)连接,安装板(21)上焊接有支架(22),支架(22)和激光发生器(25)通过铰接部件(24)进行连接,弹簧(23)的一端通过挂钩的方式与激光发生器(25)连接,弹簧(23)的另一端通过挂钩的方式与支架(22)连接,电动绕线轮(26)焊接在安装板(21)顶部左侧,电动绕线轮(26)上绕有拉线(27),拉线(27)通过挂钩的方式与激光发生器(25)连接,第三电动推杆(35)的电源为外接电源。

3.根据权利要求1所述的一种血吸虫尾蚴荧光检测装置,其特征在于,铰接部件(24)包括有凹形板(241)、连接轴(242)和旋转板(243),连接轴(242)固定安装在凹形板(241)上,在旋转板(243)上设置有通孔,连接轴(242)穿过旋转板(243)上的通孔,并且旋转板(243)绕着连接轴(242)转动,支架(22)通过焊接的方式连接到凹形板(241)上,激光发生器(25)通过焊接的方式连接到旋转板(243)上。

4.根据权利要求1所述的一种血吸虫尾蚴荧光检测装置,其特征在于,还包括有白光灯(36),暗箱(1)顶部右侧通过螺钉连接的方式连接有白光灯(36),白光灯(36)的电源为外接电源。

5.根据权利要求1所述的一种血吸虫尾蚴荧光检测装置,其特征在于,白光灯(36)为LED灯。

6.根据权利要求1所述的一种血吸虫尾蚴荧光检测装置,其特征在于,安装板(21)的材质为不锈钢。
