专利号: 2016210271907
申请人: 四川金投金融电子服务股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

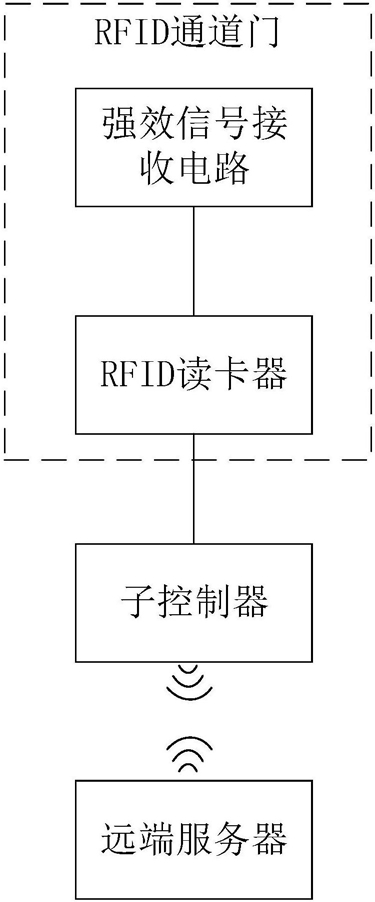

1.贵金属出入库用RFID通道门的信号读取增强系统,包括远端服务器,其特征在于:还包括与远端服务器通过无线网络相连接的子控制器,与子控制器相连接的RFID通道门;所述RFID通道门由RFID通道门主体,以及设置在RFID通道门主体上的RFID读卡器和强效信号接收电路组成;其中,RFID读卡器的信号输出端与子控制器相连接,RFID读卡器上连接有强效信号接收电路;所述强效信号接收电路由天线N,运算放大器P1,运算放大器P2,正极与天线N相连接、负极顺次经电阻R2、电阻R3和电容C3后与运算放大器P1的负输入端相连接的电容C1,正极经电阻R1后与点内容C1的负极相连接、负极与电阻R2和电阻R3的连接点相连接的电容C2,一端经电阻R5后与电容C3的正极相连接、另一端接地、滑动端经电阻R4后与电容C2的负极相连接的滑动变阻器RP1,正极与电容C3的正极相连接、负极与运算放大器P1的输出端相连接的电容C4,串接在运算放大器P1的负输入端与输出端之间的电阻R8,一端与运算放大器P1的输出端相连接、另一端与运算放大器P2的正输入端相连接的电阻R9,正极与电容C4的负极相连接、负极经电阻R11后与运算放大器P2的正输入端相连接的电容C6,一端与电容C2的正极相连接、另一端与电容C6的负极相连接的电阻R10,正极与运算放大器P1的正输入端相连接、负极与运算放大器P2的负输入端相连接的电容C5,一端与电容C5的正极相连接、另一端与滑动变阻器RP1的接地端相连接的电阻R6,一端与滑动变阻器RP1的接地端相连接、另一端与电容C5的负极相连接的电阻R7,正极与运算放大器P2的负输入端相连接、负极与运算放大器P2的输出端相连接的电容C7,以及与电容C7并联设置的电阻R12组成;其中,电容C3的负极与运算放大器P1的负输入端相连接,天线N作为该强效信号接收电路的信号输入端,运算放大器P2的输出端作为该强效信号接收电路的信号输出端且与RFID读卡器相连接。

2.根据权利要求1所述的贵金属出入库用RFID通道门的信号读取增强系统,其特征在于:所述子控制器选用智能设备,且该智能设备为智能手机或平板电脑。

3.根据权利要求2所述的贵金属出入库用RFID通道门的信号读取增强系 统,其特征在于:所述运算放大器P1和运算放大器P2的型号均为LM324。
