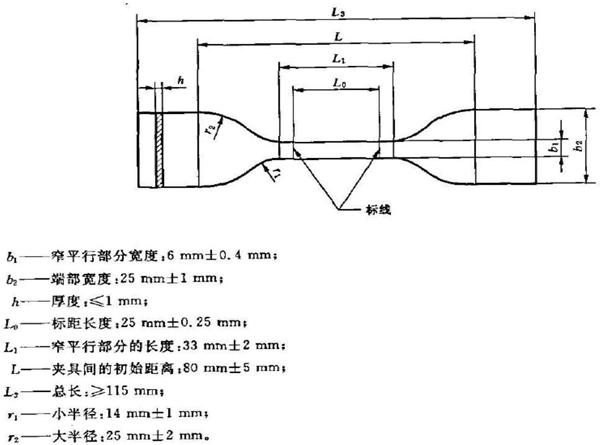

1.一种侧链含有磷酰胆碱基团聚酯型聚氨酯材料，其特征在于：所述的聚酯型聚氨酯材料软段为结晶的聚酯，硬段含有氨基甲酸酯基团，聚氨酯材料分子量大于1.8×105，膜材料断裂强度大于42Mpa、断裂伸长率大于600％、蛋白质的吸附量小于2.2μg/cm2，降解时间在105-120d；

其中，所述侧链含磷酰胆碱基团聚酯型聚氨酯材料的制备方法包括以下步骤：(1)聚酯二醇与过量二异氰酸酯反应，得到双端异氰酸酯基预聚物，

(2)用双氨基的磷酰胆碱化合物对双端异氰酸酯基预聚物进行扩链，得到侧链含磷酰胆碱基团的聚氨酯材料；

将步骤(2)中得到的侧链含磷酰胆碱基团的聚氨酯材料溶解于有机溶剂中，配成浓度为4～7％g/mL的溶液，经溶剂挥发成膜制备得到聚氨酯膜材料，所述的有机溶剂为三氯甲烷、二氯甲烷、氯仿、丙酮或二氧六环的一种或其中几种的混合溶剂，溶剂挥发温度为15～

25℃，常压挥发60～90h，后经常温真空干燥，得聚氨酯膜材料，所得的膜材料的厚度为0.18～0.22mm；

步骤(1)中所述的聚酯二醇为聚乙交酯、聚L-丙交酯、聚D,L-丙交酯或聚ε-己内酯，所述的聚酯二醇分子量为400～5000；

步骤(1)中的所述的二异氰酸酯为1,6-六亚甲基二异氰酸酯-1,4-丁二醇-1,6-六亚甲基二异氰酸酯，1,4-四亚甲基二异氰酸酯-1,4-丁二醇-1,4-四亚甲基二异氰酸酯；

步骤(1)中所述的过量二异氰酸酯的加入量为-NCO与-OH摩尔比为2.0，反应温度为80～100℃，反应时间为2.5～6.0h；步骤(2)所述的双氨基的磷酰胆碱化合物为具体结构为Lys-PC或Lys-EG-PC，磷酰胆碱化合物加入量为：-NH2与-NCO摩尔比为1:2，反应温度为10～

20℃，反应时间为1.0～2.0h；

2.根据权利要求1所述的聚氨酯材料，其特征在于，所述的聚酯二醇分子量为500～

3000。

3.根据权利要求1所述的聚氨酯材料，其特征在于：所述的制备方法包括对所述步骤(2)侧链含磷酰胆碱基团聚氨酯材料的纯化步骤：以二氯甲烷或二氧六环溶解，冰乙醚沉降，抽滤，常温真空干燥至恒重。

4.根据权利要求1-3任一所述的聚氨酯材料，其特征在于：制备所得聚氨酯材料做成生物体所需要的各种剂型，特别是膜、海绵、软骨剂型。

5.根据权利要求1所述的侧链含有磷酰胆碱基团的聚酯型聚氨酯材料作组织工程修复支架材料在医学领域的应用。
