专利号: 2016112239582
申请人: 绍兴上虞华谊针纺有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

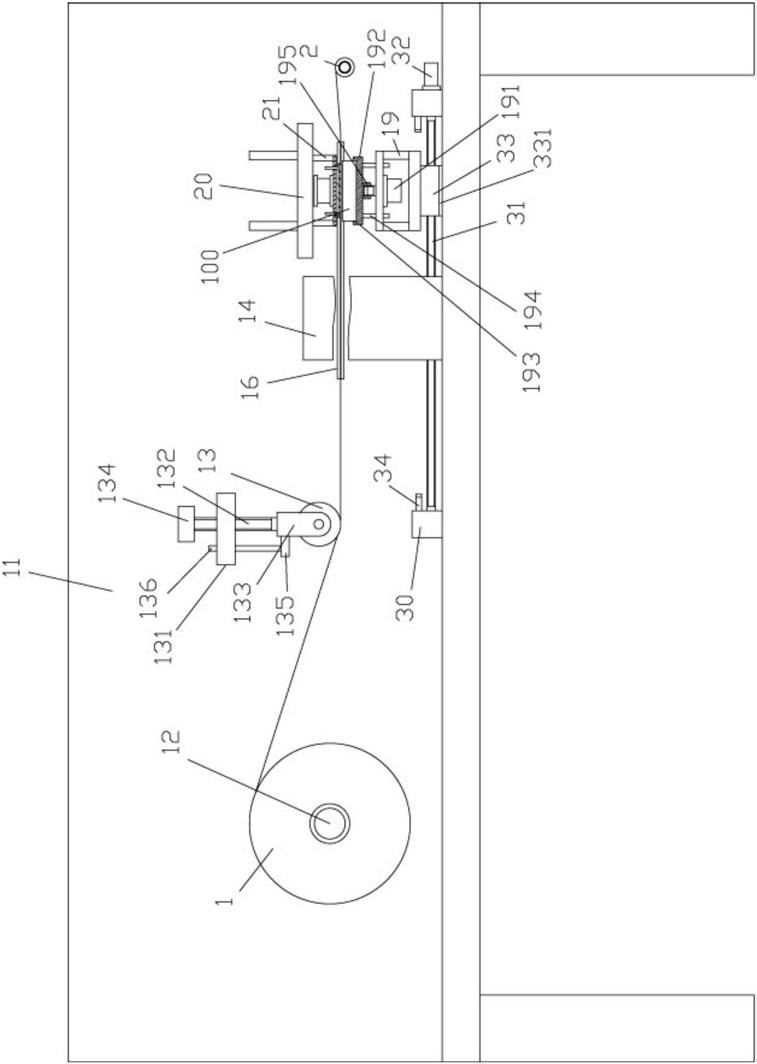

1.一种自动送料式切割贴标机构,包括机架(10),其特征在于:所述机架(10)的顶板的后侧处顶面固定有主支撑板(11),主支撑板(11)的左侧前壁面铰接有主转轴(12),主转轴(12)上安装有标签卷筒(1),主转轴(12)的右侧处的主支撑板(11)的前壁面上固定有调节板(131),调节板(131)上螺接有调节螺杆(132),调节螺杆(132)的下端铰接在辊体连接架(133)上,辊体连接架(133)中铰接有张紧辊(13),张紧辊(13)的下端伸出辊体连接架(133),调节螺杆(132)的顶端固定有转动部(134),辊体连接架(133)的左侧壁上固定有侧连接部(135),侧连接部(135)的顶部固定有限位杆(136),限位杆(136)插套在调节板(131)中;

张紧辊(13)的右侧处的机架(10)的顶板的前部固定有前支撑板(14),前支撑板(14)的内侧壁上固定有前导向条(15),张紧辊(13)的右侧处的主支撑板(11)的内侧壁上固定有后导向条(16),前导向条(15)和后导向条(16)相对应,前导向条(15)和后导向条(16)的相对壁面处具有输送插槽(17),后导向条(16)的右侧处的主支撑板(11)的后壁面上固定有驱动电机(18),驱动电机(18)的输出轴伸出主支撑板(11)并固定有收卷套(2),标签卷筒(1)的透明标签带沿着张紧辊(13)穿过前导向条(15)和后导向条(16)的输送插槽(17)并卷绕在收卷套(2)上;

所述后导向条(16)的右端上方设有连接板(20),连接板(20)的底面固定有底部架(21),底部架(21)的底部板(22)的顶面固定有压紧气缸(23),压紧气缸(23)的推杆穿过底部板(22)并固定有切割压紧板(24),切割压紧板(24)处于前导向条(15)和后导向条(16)之间的透明标签带的上方;

所述机架(10)的顶板的顶面固定有两个移动支撑板(30),移动螺杆(31)的两端铰接在两个移动支撑板(30)上,其中一个移动支撑板(30)上固定有移动电机(32),移动电机(32)的输出轴为花键轴,花键轴插套在移动螺杆(31)的一端具有的花键孔中,移动块(33)螺接在移动螺杆(31)中,移动块(33)的底面固定有耐磨块(331),耐磨块(331)压靠在机架(10)的顶板上,移动块(33)的顶部固定有支撑架(19),支撑架(19)的顶板底面固定有提升电机(191),提升电机(191)的转轴穿过支撑架(19)的顶板并螺接有调节螺套(195),调节螺套(195)的顶端固定有物品放置板(192),物品放置板(192)的顶面具有放置凹槽(193),待粘贴物品(100)放置在放置凹槽(193)中,待粘贴物品(100)与切割压紧板(24)相对应。

2.根据权利要求1所述的一种自动送料式切割贴标机构,其特征在于:所述切割压紧板(24)的底面具有四个长形凹槽(241),四个长形凹槽(241)组成矩形状,长形凹槽(241)的顶面固定有支撑条(242),支撑条(242)的底面固定有多个缓冲弹簧(243),缓冲弹簧(243)的底端固定有连接条块(244),连接条块(244)的底面固定有加热棒(245),加热棒(245)的底部伸出长形凹槽(241)。

3.根据权利要求1所述的一种自动送料式切割贴标机构,其特征在于:所述切割压紧板(24)的顶面固定有至少两个导向杆(246),导向杆(246)插套在底部板(22)上具有的插孔(221)中。

4.根据权利要求3所述的一种自动送料式切割贴标机构,其特征在于:所述插孔(221)中插套有导向套(222),导向套(222)的外侧壁固定在插孔(221)的内侧壁上,导向杆(246)插套在导向套(222)中。

5.根据权利要求1所述的一种自动送料式切割贴标机构,其特征在于:所述物品放置板(192)的底面固定有提升导杆(194),提升导杆(194)插套在支撑架(19)的顶板中。

6.根据权利要求1所述的一种自动送料式切割贴标机构,其特征在于:所述两个移动支撑板(30)的相对壁面上均固定有接近开关(34),接近开关(34)对着移动块(33)的左侧壁或右侧壁。
