1.一种制备氮硫掺杂荧光碳量子点的方法，其特征在于，包括以下步骤：(1)称取一定量的粉碎的芋头和稀硫酸加入去离子水中，芋头、稀硫酸和去离子水的质量比为(0.4-3)︰(4.0-40)︰(3.0-35)；

(2)将步骤(1)所得混合物在800w微波条件下处理10-17min，取出待其自然冷却后，加入微波处理前的混合物的体积1.5-2倍的去离子水，搅拌溶解得到棕色悬浮液；

(3)所得棕色悬浮液经过过滤去除悬浮物，离心并用1000Da的透析袋透析72h得到纯净的碳量子点水溶液；

(4)将上述碳量子点水溶液冷冻干燥后得到碳量子点固体粉末。

2.根据权利要求1所述的方法，其特征在于，所述稀硫酸是质量分数为8％的溶液。

3.根据权利要求1所述的方法，其特征在于，芋头、稀硫酸和去离子水的质量比为(1-

3)︰(10-25)︰(10-30)。

4.根据权利要求1或3所述的方法，其特征在于，芋头、稀硫酸和去离子水的质量比为

2.5︰25︰25。

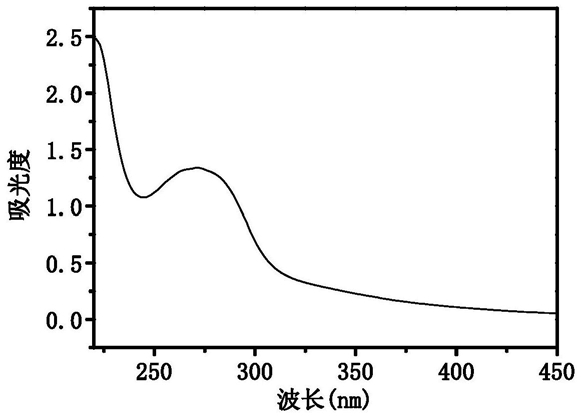

5.根据权利要求1～4任一所述方法制备得到的氮硫掺杂荧光碳量子点。

6.权利要求5所述氮硫掺杂荧光碳量子点在制备荧光探针中的应用。

7.权利要求5所述氮硫掺杂荧光碳量子点在检测水体中Cr3+中的应用。
