1.一种石墨/污泥复合吸附剂的制备方法，其特征在于，所述制备方法包括以下步骤：

1)污泥预处理：

将二沉池脱水污泥干燥后研磨过筛，得到预处理后的污泥；

2)负载石墨：

将石墨过筛后，与步骤1)预处理后的污泥混合，得到混合物料；

3)浸渍活化：

将步骤2)制备的混合物料置于ZnCl2溶液中浸渍活化，分离、干燥；

4)高温炭化：

将步骤3)制备的产品在600℃下炭化1-2h；冷却后洗涤，烘干至恒重，过筛，即得石墨/污泥复合吸附剂。

2.根据权利要求1所述的制备方法，其特征在于，步骤1)中所述干燥是指在烘箱中105～110℃条件下干燥12～24h。

3.根据权利要求1或2所述的制备方法，其特征在于，步骤2)中所述过筛是指过200目筛；所述石墨含碳量为99.95％。

4.根据权利要求1或3所述的制备方法，其特征在于，步骤2)中石墨在混合物料中的质量百分比为25％—50％。

5.根据权利要求1所述的制备方法，其特征在于，步骤3)中所述ZnCl2溶液浓度为1～

3mol/L。

6.根据权利要求1所述的制备方法，其特征在于，步骤3)中所述浸渍活化具体为：浸渍固液比1:2～1:2.5；浸渍时间为18～24h；浸渍过程中密封。

7.一种石墨/污泥复合吸附剂，其特征在于，采用权利要求1-6任一项所述方法制备得到。

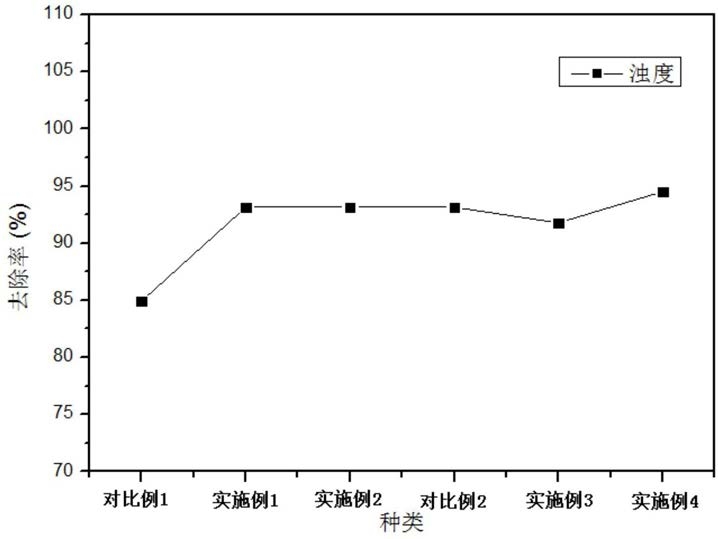

8.一种石墨/污泥复合吸附剂应用于处理黑臭水体。

9.根据权利要求8所述的应用，其特征在于，具体应用方法为：向黑臭水体中加入石墨/污泥复合吸附剂，再用磁力搅拌器以100～300r/min搅拌1h，静置4～8h，取其上清液，即可得到处理后的黑臭水体。

10.根据权利要求9所述的应用，其特征在于，所述石墨/污泥复合吸附剂的用量比为

1g/L。
