1.一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，包括以下步骤：步骤1，对稻谷壳进行预处理

步骤1.1，在柠檬酸水溶液中加入适量的稻谷壳，搅拌酸洗；

步骤1.2，将步骤1.1处理后的稻谷壳过滤，置于去离子水中搅拌清洗2-3次，过滤烘干；

步骤1.3，将步骤1.2处理后的稻谷壳粉碎、筛粉后得到稻谷壳粉末；

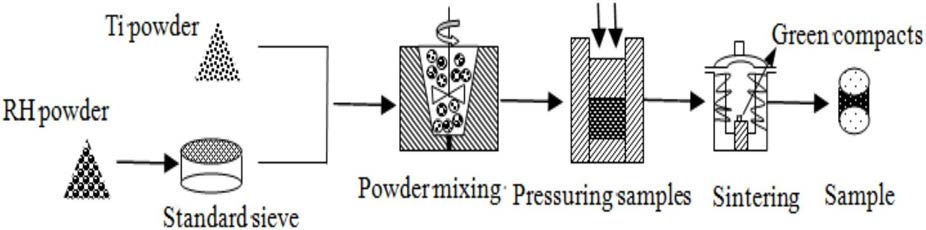

步骤2，将适量步骤1.2中的稻谷壳粉末与钛粉混合，并向其中加入研磨体，置入混粉机内混合均匀，得到混粉；

步骤3，将步骤2中的混粉加入柱状不锈钢模具内，使用单向油压万能试验机压制成型，得到生坯；

步骤4，将步骤3中的生坯置于真空烧结炉内烧结，得到多孔钛材料。

2.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤1.1中柠檬酸水溶液的配制为：将质量2-4g的无水柠檬酸粉末加入体积

150-250ml的去离子水中，搅拌均匀；且步骤1.1中的稻谷壳与无水柠檬酸粉末的质量比为

3-5:1。

3.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤1.1中搅拌时温度45-55℃、搅拌时间20-40min、搅拌速度5-15r/min。

4.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤1.2中搅拌时间5-10min，烘干温度90-100℃，烘干时间50-70min。

5.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤1.3中稻谷壳粉末的粒径为100-180μm、180-250μm、250-380μm或380-550μm中任意一种。

6.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤2中钛粉与稻谷壳粉末的质量比为4.5-5.5:1。

7.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤2中研磨体为氧化锆球体，且与稻谷壳粉末和钛粉的球料比4:1，混粉时间为1.5-2.5h。

8.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤3中压制成型时保压时间为2-5min。

9.根据权利要求1所述的一种以稻谷壳造孔剂制备多孔钛材料的粉末冶金法，其特征在于，所述的步骤4中真空烧结炉的真空度为10-3Pa。
