1.一种水溶性荧光碳点在检测重金属银离子含量中的应用，其特征在于，包括以下步骤：

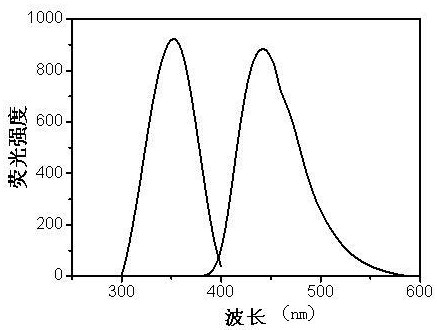

第一步，取2 μL合成的碳点原液用BR缓冲液稀释至2 mL作为荧光探针，用352 nm波长光激发，测定荧光碳点探针在441 nm波长处的荧光强度，记为I0；

第二步，另取2 μL合成的碳点原液用BR缓冲液稀释至2 mL作为荧光探针，分别向荧光探针中加入不同浓度待测样品银离子后，测定含有不同浓度银离子的荧光碳点在352 nm波长光激发下，在441 nm波长处的荧光强度，记为I441，根据加入不同浓度银离子后，荧光强度的变化值，计算出加入银离子前后荧光碳点探针的荧光强度的变化值与银离子浓度的线性关系；

第三步，另取2 μL合成的碳点原液用BR缓冲液稀释至2 mL作为荧光探针，将待测样品加入荧光碳点探针中，测试其加入前后在352 nm波长光的激发下，在441 nm波长处的荧光强度的变化值，根据第二步的线性关系，计算出加入银离子的质量或浓度。

2.根据权利要求1所述的水溶性荧光碳点在检测重金属银离子含量中的应用，其特征在于，第一步中取2 μL荧光碳点，并加入半胱氨酸混合，用BR缓冲液稀释至2 mL，得碳点/半胱氨酸荧光探针。

3.根据权利要求1所述的水溶性荧光碳点在检测重金属银离子含量中的应用，其特征在于，第一步中荧光碳点的制备方法为：步骤1，将0.3-1.5 g无水柠檬酸溶于25-75 mL超纯水，超声溶解得柠檬酸溶液；

步骤2，将500-1500 μL的乙二胺注射至柠檬酸溶液的底部，并转入水热反应釜中，再放入烘箱中使之反应得浅黄色溶液；

步骤3，将水热法制备得到的浅黄色溶液离心，取上清液，经过透析膜纯化得荧光碳点。

4.根据权利要求3所述的水溶性荧光碳点在检测重金属银离子含量中的应用，其特征在于，步骤2中烘箱的温度为160-240℃，反应2-8小时。

5.根据权利要求3所述的水溶性荧光碳点在检测重金属银离子含量中的应用，其特征在于，步骤3中离心转速为10000-15000转/分钟，离心时间为15-40分钟。

6.根据权利要求3所述的水溶性荧光碳点在检测重金属银离子含量中的应用，其特征在于，步骤3中透析膜透析时间为24-48小时。
