专利号: 2016111601326
申请人: 广东工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

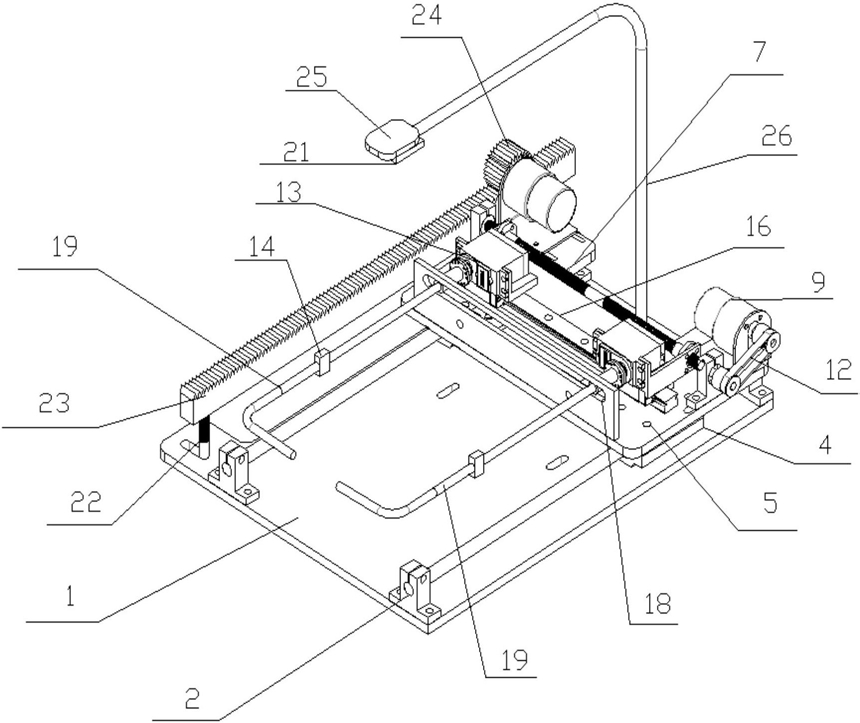

1.一种夹取装置,其特征在于,包括控制装置、底座平台(1)和设置在所述底座平台(1)上的能够沿X轴移动的X轴移动平台(5),所述X轴移动平台(5)上设有用于推动货物的限位板(18),所述X轴移动平台(5)上设有与X轴垂直的垂直X轴导轨(16),所述垂直X轴导轨(16)上相对设有两个可移动的夹取勾手,所述控制装置控制两个所述夹取勾手异向移动以夹取或放开货物;所述X轴移动平台(5)与所述夹取勾手均与用于控制二者移动的所述控制装置连接;

两个所述夹取勾手分别通过舵机(13)设于所述垂直X轴导轨(16)上,所述舵机(13)的舵机固定架(15)通过螺杆法兰(11)与正反牙螺杆传动连接,所述正反牙螺杆(7)设有对称螺牙;

所述X轴移动平台(5)上设有第二减速电机(9),所述第二减速电机(9)与同步轮(10)连接,所述同步轮(10)与正反牙螺杆传动连接;

所述夹取勾手通过舵盘(27)设置在所述舵机(13)上,所述舵机(13)具有使所述夹取勾手旋转以垂直于所述X轴移动平台(5)的旋转部;

所述夹取勾手为L形勾手(19),两个所述夹取勾手的夹取部相互平行,两个所述夹取勾手的推拉部共线。

2.根据权利要求1所述的夹取装置,其特征在于,还包括:

用于获取货物高度的距离传感器(25),所述距离传感器(25)通过支撑支架(26)设置在所述X轴移动平台(5)上,所述距离传感器(25)与所述控制装置连接;

用于获取所述货物的货物信息的信息采集系统(21),所述信息采集系统安装在所述支撑支架(26)上,并与所述控制装置连接。

3.根据权利要求2所述的夹取装置,其特征在于,所述信息采集系统为用于扫描货物上条码的扫码装置,所述信息采集系统的供电接口与所述控制装置连接。

4.根据权利要求1至3任意一项所述的夹取装置,其特征在于,所述底座平台(1)上设有两个平行光轴(3),所述平行光轴(3)上设有直线滑块(4),所述X轴移动平台(5)设置在所述直线滑块(4)上;

所述X轴移动平台(5)上设有第一减速电机(27),所述第一减速电机(27)的输出端连接齿轮(24),所述齿轮(24)与设在所述底座平台(1)上的齿条(23)啮合传动,所述齿条(23)沿X轴方向延伸设置。

5.根据权利要求4所述的夹取装置,其特征在于,还包括用于感应所述夹取勾手对货物的夹取压力的压力传感器(14),所述压力传感器(14)与所述控制装置连接。

6.一种货物存取平台,包括平台和设置在所述平台上的夹取装置,其特征在于,所述夹取装置为权利要求1-5任意一项所述的夹取装置。

7.根据权利要求6所述的货物存取平台,其特征在于,所述平台上设置有配合连接的Y轴移动导轨和Z轴移动导轨,所述夹取装置设置在所述Y轴移动导轨或Z轴移动导轨上。
