1.一种聚电解质复合水凝胶的制备方法，其特征在于，其包括以下步骤：在具有KOH、LiOH·H2O和CO(NH2)2的第一混合溶剂中加入壳聚糖粉末进行搅拌，得到壳聚糖质量浓度为2-4％的混合溶液，将所述混合溶液依次进行搅拌、超声处理、冷冻，并在室温下解冻；将经过解冻的所述混合溶液进行离心脱泡，得到壳聚糖溶液；

在具有KOH、LiOH·H2O和CO(NH2)2的第二混合溶剂中加入聚丙烯酸进行搅拌、离心脱泡，得到质量浓度为2-4％的聚丙烯酸溶液；

将所述壳聚糖溶液和所述聚丙烯酸溶液进行共混得到水凝胶基体溶液，在所述水凝胶基体溶液中加入交联剂并进行搅拌、离心脱泡得到水凝胶共混溶液，将所述水凝胶共混溶液吸入注射器中放置成型；

在所述第一混合溶剂和所述第二混合溶剂中，所述KOH、所述LiOH·H2O和所述CO(NH2)2作为溶剂的质量分数均依次分别为5-9％、5-9％、6-10％；

所述交联剂为环氧氯丙烷，所述环氧氯丙烷在所述水凝胶共混溶液中的质量百分比为

2-6％。

2.根据权利要求1所述的聚电解质复合水凝胶的制备方法，其特征在于，制备得到所述壳聚糖溶液和所述聚丙烯酸溶液的过程中进行的搅拌均为机械搅拌，搅拌转速为800-

1200rpm。

3.根据权利要求2所述的聚电解质复合水凝胶的制备方法，其特征在于，所述超声处理的超声频率为40KHz。

4.根据权利要求1所述的聚电解质复合水凝胶的制备方法，其特征在于，对含有壳聚糖的所述混合溶液在零下25-40摄氏度进行冷冻6-48小时。

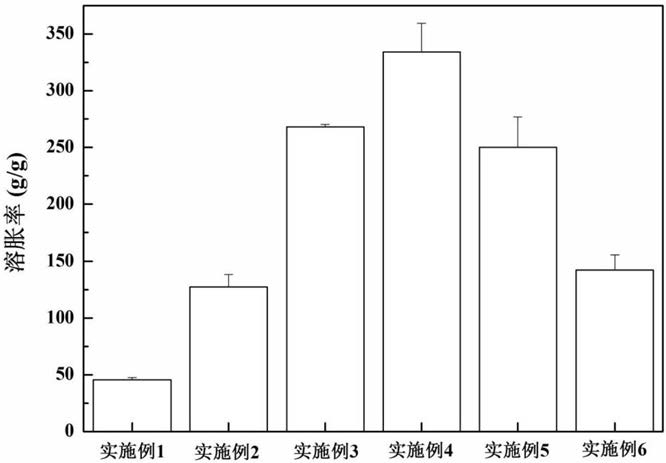

5.根据权利要求1所述的聚电解质复合水凝胶的制备方法，其特征在于，所述水凝胶基体溶液的制备过程中，所述壳聚糖溶液和所述聚丙烯酸溶液的份数比例为40-90：60-10。

6.根据权利要求5所述的聚电解质复合水凝胶的制备方法，其特征在于，所述聚电解质复合水凝胶中壳聚糖和聚丙烯酸的份数比例为60：40。

7.一种聚电解质复合水凝胶，其特征在于，所述聚电解质复合水凝胶根据权利要求1-6任意一项所述的聚电解质复合水凝胶的制备方法制得。
