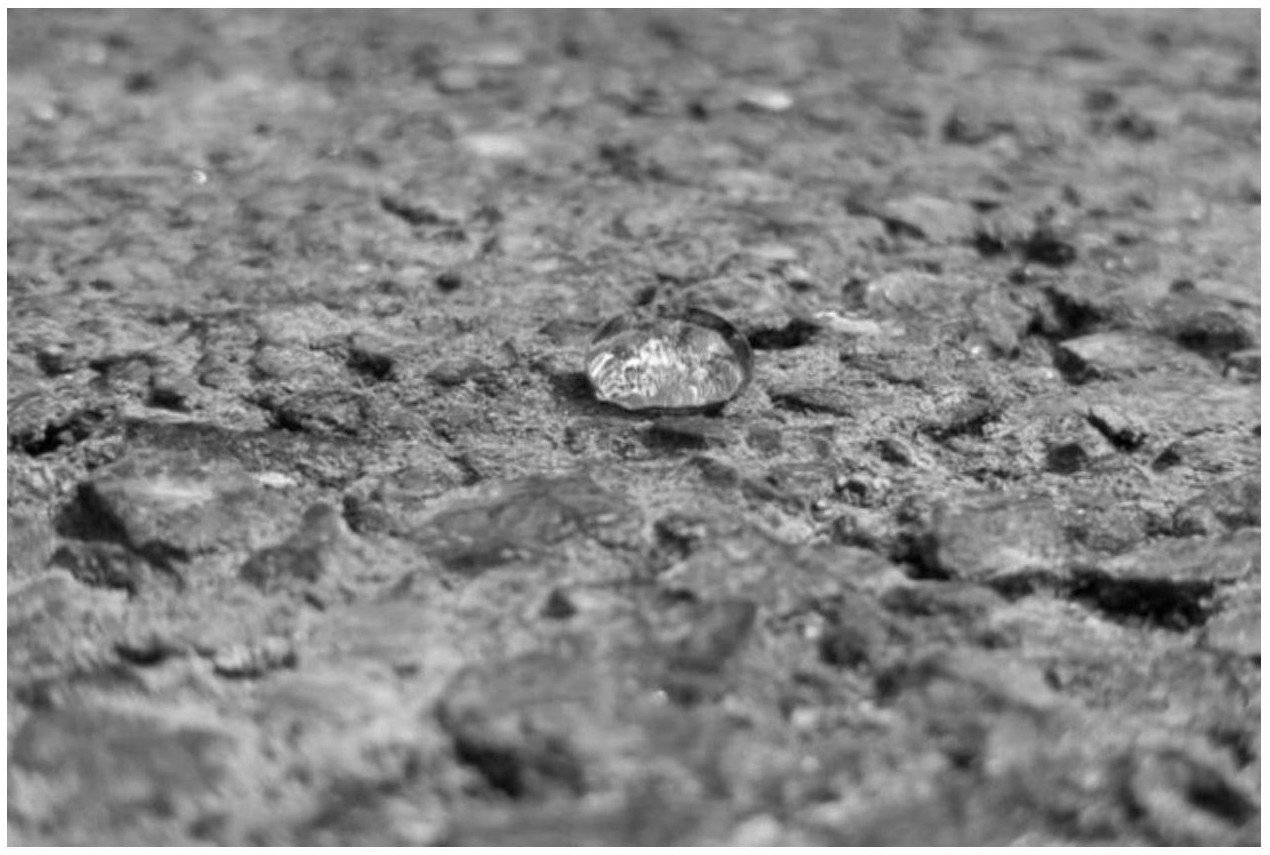

1.一种无色抗水损沥青路面疏水涂层材料，包括组分A：无水乙醇、碱液、KH550和水，其特征在于，所述无色抗水损沥青路面疏水涂层材料还包括组分B：甲基硅酸钠和甲基硅树脂；

所述组分A中无水乙醇、碱液、KH550和水的添加量按质量比为10～15:10～15:1～3:55～60；

所述组分B中甲基硅酸钠与甲基硅树脂添加量按质量比为2～3:15～18；

所述无色抗水损沥青路面疏水涂层材料的制备方法，包括如下步骤：将无水乙醇、碱液、KH550和水混合搅拌得组分A；

将甲基硅酸钠加入甲基硅树脂中搅拌得组分B；

将组分B逐滴加入到组分A中恒温低速搅拌得到所述无色抗水损沥青路面疏水涂层材料；

以质量计，组分A：组分B为70～90：10～30；

所述恒温低速搅拌条件为：温度20-30℃，转速500-800r/min，时间180min-240min。

2.如权利要求1所述无色抗水损沥青路面疏水涂层材料，其特征在于，所述组分A中无水乙醇、碱液、KH550和水的添加量按质量比为10:10:1:55。

3.如权利要求1所述无色抗水损沥青路面疏水涂层材料，其特征在于，所述组分B中甲基硅酸钠与甲基硅树脂添加量按质量比为1:9。

4.权利要求1-3任一所述无色抗水损沥青路面疏水涂层材料的制备方法，其特征在于，包括如下步骤：将无水乙醇、碱液、KH550和水混合搅拌得组分A；

将甲基硅酸钠加入甲基硅树脂中搅拌得组分B；

将组分B逐滴加入到组分A中搅拌得到所述无色抗水损沥青路面疏水涂层材料；

以质量计，组分A：组分B为70～90：10～30。

5.如权利要求4所述无色抗水损沥青路面疏水涂层材料的制备方法，其特征在于，以质量计，组分A：组分B为70：30。
