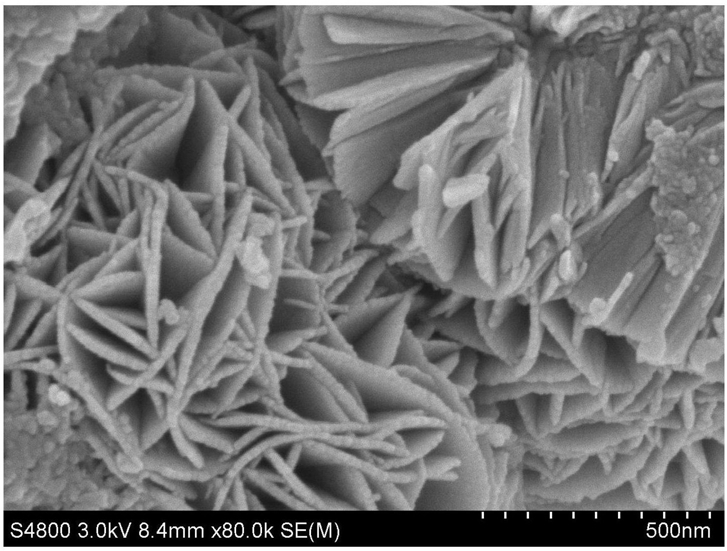

1.一种纳米片组装实心花簇状SnS2钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1）将SnCl4·5H2O溶于去离子水中，配制成浓度为0.5 1.2mol/L的溶液A，按照元素摩尔~比nSn: nS=(1.0~2.5): (2.0~4.3) 将CH3CSNH2溶于去离子水中配制成溶液B；SnCl4·5H2O与CH3CSNH2溶于等量去离子水；

2）在磁力搅拌作用下将B溶液逐滴加入A溶液中，持续搅拌成均匀混合溶液C，向混合溶液C中逐滴加HCl至pH=0形成溶液D，后持续搅拌0.5 2h；

~

3）将溶液D放入水浴锅中，反应温度控制在80 100℃反应时间控制在0.75 1.25h；

~ ~

4）待反应结束后，取出前驱体，洗涤得到黄褐色前驱体，冷冻干燥得到纳米片组装实心花簇状SnS2钠离子电池负极材料。

2.根据权利要求1所述的一种纳米片组装实心花簇状SnS2钠离子电池负极材料的制备方法，其特征在于，步骤2）中HCI的浓度为11.5 12.5mol/L。

~

3.根据权利要求1所述的一种纳米片组装实心花簇状SnS2钠离子电池负极材料的制备方法，其特征在于，洗涤具体为经去离子水和无水乙醇分别离心洗涤2 3次。

~

4.根据权利要求1所述的一种纳米片组装实心花簇状SnS2钠离子电池负极材料的制备方法，其特征在于，冷冻干燥的时间为10 12h。

~

5.根据权利要求1所述的一种纳米片组装实心花簇状SnS2钠离子电池负极材料的制备方法，其特征在于，包括以下步骤：

1）将SnCl4·5H2O溶于去离子水中，配制成浓度为1mol/L的溶液A，按照元素摩尔比nSn: nS=1.0: 2.0将CH3CSNH2溶于去离子水中配制成溶液B；溶液A与溶液B中去离子水含量相等；

2）在磁力搅拌作用下将B溶液逐滴加入A溶液中，持续搅拌成均匀混合溶液C，向混合溶液C中逐滴加12.0mol/L HCl至溶液D使溶液的pH=0，后持续搅拌1h；

3）将溶液D放入水浴锅中，反应温度控制在90℃反应时间控制在1h；

4）待反应结束后，取出前驱体，经去离子水和无水乙醇分别离心洗涤2 3次，得到黄褐~色前驱体，冷冻干燥11h即得到纳米片组装实心花簇状SnS2钠离子电池负极材料。

6.根据权利要求5所述的一种纳米片组装实心花簇状SnS2钠离子电池负极材料的制备方法，其特征在于，所述纳米片组装实心花簇状SnO2钠离子电池负极材料在500mA/g的电流密度下，其首次放电容量达到1332mAh/g，循环10次后，容量保持在453mAh/g。
