专利号: 2016111160198
申请人: 安徽科创生产力促进中心有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

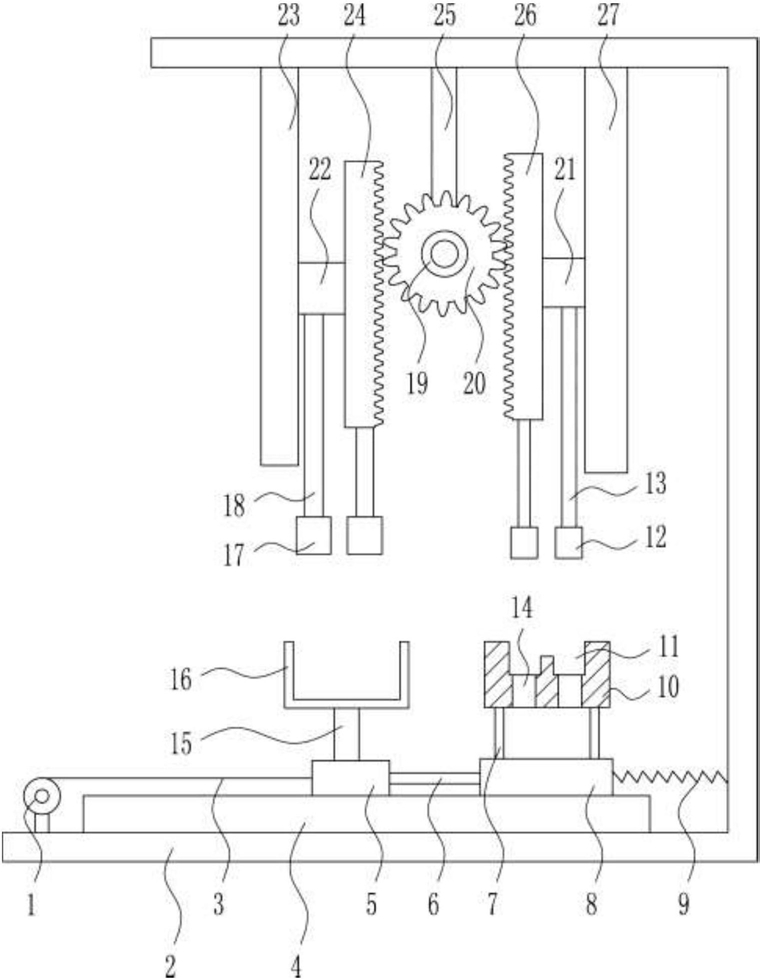

1.一种眼镜回收装置,其特征在于,包括第一分离装置和第二分离装置,所述第一分离装置包括热水槽(16)和眼镜夹持机构,热水槽(16)设置在眼镜夹持机构的下方位置;第二分离装置包括眼镜放置台(10)和施力分离机构;所述眼镜夹持机构和施力分离机构啮合在齿轮的两侧,齿轮(20)转动,眼镜夹持机构和施力分离机构向相反方向运动。

2.根据权利要求1所述的眼镜回收装置,其特征在于,所述眼镜夹持机构包括第二滑轨(23)、第三滑块(21)、第一齿条(24)、第二支杆(18)和固定装置(17),第二滑轨(23)上滑动式连接有第三滑块(21),第二滑轨(23)与第三滑块(21)配合,第三滑块(21)右侧通过螺栓连接的方式连接有第一齿条(24),第一齿条(24)底部与第三滑块(21)底部通过焊接连接的方式均连接有第二支杆(18),第二支杆(18)底部通过焊接连接的方式连接有固定装置(17)。

3.根据权利要求2所述的眼镜回收装置,其特征在于,所述固定装置(17)包括橡胶套(28)、腔体(29)、块体(30)和第二弹性件(31),第二支杆(18)底部通过焊接连接的方式连接有腔体(29),腔体(29)为空心的,腔体(29)内左侧通过胶接连接的方式连接有橡胶套(28),腔体(29)内左侧设有第二弹性件(31),第二弹性件(31)位于橡胶套(28)内,第二弹性件(31)一端通过挂钩的方式与腔体(29)内左侧连接,第二弹性件(31)右端通过挂钩的方式连接有块体(30)。

4.根据权利要求1所述的眼镜回收装置,其特征在于,所述施力分离机构包括第三滑轨(27)、第四滑块(22)、第二齿条(26)、第一支杆(13)和压块(12),第三滑轨(27)上滑动式连接有第四滑块(22),第三滑轨(27)与第四滑块(22)配合,第四滑块(22)左侧通过螺栓连接的方式连接有第二齿条(26),第二齿条(26)底部与第四滑块(22)底部通过焊接连接的方式均连接有第一支杆(13),第一支杆(13)底部通过焊接连接的方式连接有压块(12)。

5.根据权利要求1所述的眼镜回收装置,其特征在于,所述眼镜放置台(10)上开有凹槽(11)和通孔(14),通孔(14)位于凹槽(11)的下方。

6.根据权利要求5所述的眼镜回收装置,其特征在于,还包括有收集槽(32)和第二滑块(8),第二滑块(8)顶部放置有收集槽(32),收集槽(32)位于左右两侧的支撑杆(7)中间,第二滑块(8)位于通孔(14)的下方。

7.根据权利要求1所述的眼镜回收装置,其特征在于,还包括眼镜放置台(10)和热水槽(16)的水平位移调节装置,所述水平位移调节装置包括支架(2)、电动轮(1)、拉绳(3)、第一滑轨(4)、第一滑块(5)、连接杆(6)、支撑杆(7)、第二滑块(8)、第一弹性件(9)、支撑板(15)和支撑杆(7),支架(2)内底部通过螺栓连接的方式连接有电动轮(1)和第一滑轨(4),电动轮(1)位于第一滑轨(4)的左方,电动轮(1)上绕有拉绳(3),第一滑轨(4)上滑动式连接有第一滑块(5)和第二滑块(8),第一滑块(5)位于第二滑块(8)的左方,第一滑轨(4)与第一滑块(5)、第二滑块(8)配合,拉绳(3)右端通过挂钩的方式与第一滑块(5)左侧连接,第一滑块(5)顶部通过焊接连接的方式连接有支撑板(15),支撑板(15)顶部通过螺栓连接的方式连接有热水槽(16),第一滑块(5)右侧通过焊接连接的方式连接有连接杆(6),第二滑块(8)左侧与连接杆(6)右侧通过焊接连接的方式连接,第二滑块(8)顶部左右两侧通过焊接连接的方式均连接有支撑杆(7),支撑杆(7)顶部通过螺栓连接的方式连接有放置台(10),第二滑块(8)右侧设有第一弹性件(9),第一弹性件(9)一端通过挂钩的方式与第二滑块(8)右侧连接,第一弹性件(9)右端通过挂钩的方式与支架(2)内右侧连接。

8.根据权利要求7所述的一种眼镜回收装置,其特征在于,还包括有加强筋(33),支架(2)内顶部左侧与第二滑轨(23)左侧上部之间通过焊接连接的方式连接有加强筋(33),加强筋(33)呈倾斜状。

9.根据权利要求7所述的眼镜回收装置,其特征在于,第一弹性件(9)为弹簧。
