专利号: 2016111107764
申请人: 重庆维得鲜农业发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

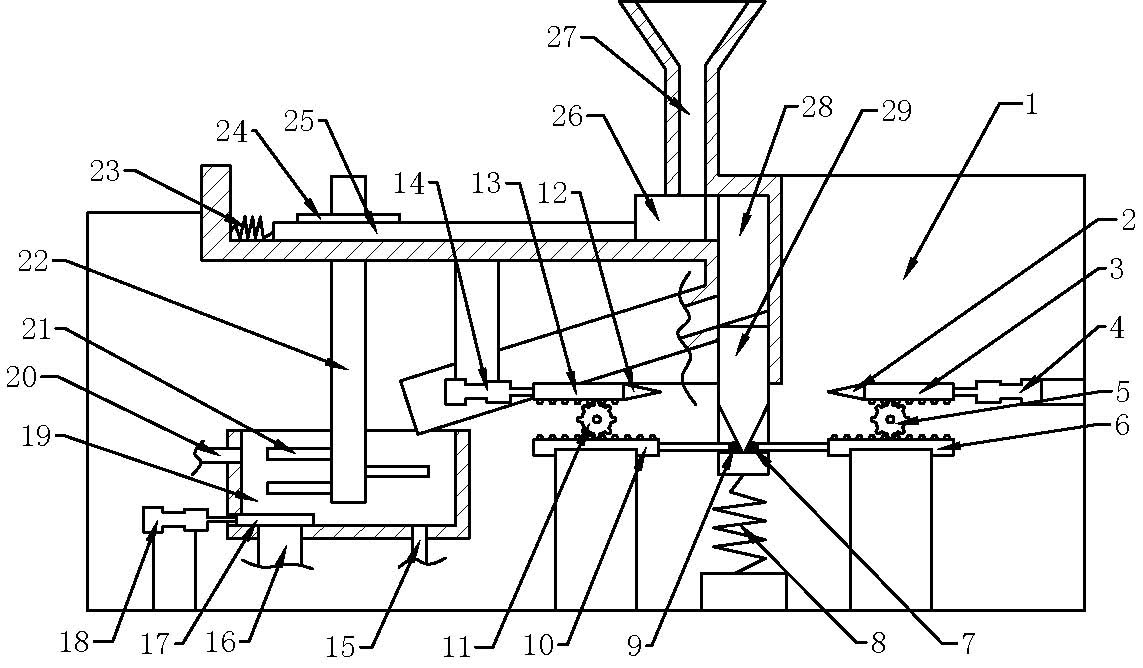

1.金针菇切割清洗装置,包括机架、进料斗、切割筒和清洗槽,进料斗、切割筒和清洗槽均设置在机架上,进料斗位于切割筒和清洗槽的上方,清洗槽位于切割筒的一侧,其特征在于,进料斗出口处与机架之间滑动连接有推块,推块滑动连接在切割筒的入口上,切割筒侧壁上开有出料口,切割筒底部滑动连接有用于将切割后的物料提升到出料口的提升块,提升块底部伸出切割筒,提升块底部的两侧的机架上固定连接有气缸,气缸和提升块之间设有往复切割提升机构,清洗槽内设有搅拌杆,搅拌杆转动连接在机架上,搅拌杆和推块之间设有联动机构,清洗槽连通有进水管和出水管,出水管和进水管之间依次连通有储水箱、第一过滤器和水泵,清洗槽底部连通有出料管道,清洗槽内设有用于封闭出料管道的封盖,储水箱上连通有第二过滤器,第二过滤器上连通有过滤箱,出料管道和过滤箱连通。

2.根据权利要求1所述的金针菇切割清洗装置,其特征在于:往复切割提升机构包括第一齿条、第二齿条、第一齿轮、第二齿轮、第三齿条和第四齿条,气缸包括第一气缸和第二气缸,第一齿条连接在第一气缸的输出杆上,第一齿条上固定连接有用于切割金针菇的第一切割刀,第二齿条连接在第二气缸的输出杆上,第二齿条上固定连接有用于切割金针菇的第二切割刀,第一齿条与第一齿轮啮合,第一齿轮远离第一齿条的一侧啮合有第三齿条,第三齿条靠近提升块的一侧设有第一滚轮,第二齿条与第二齿轮啮合,第二齿轮远离第二齿条的一侧啮合有第四齿条,第四齿条靠近提升块的一侧设有第二滚轮,提升块底部靠近第一滚轮的一侧开有第一楔槽,第一滚轮与第一楔槽相抵,提升块底部的靠近第二滚轮的一侧开有第二楔槽,第二滚轮与第二楔槽相抵。

3.根据权利要求1所述的金针菇切割清洗装置,其特征在于:联动机构包括扇齿轮和第五齿条,扇齿轮的中心处固定连接在搅拌杆上,机架上设置有电机,搅拌杆由电机带动,第五齿条与推块固定连接,第五齿条远离推块的一端和机架之间连接有弹簧,扇齿轮和第五齿条啮合。

4.根据权利要求3所述的金针菇切割清洗装置,其特征在于:搅拌杆上设有相错设置的搅拌齿。

5.根据权利要求1所述的金针菇切割清洗装置,其特征在于:封盖滑动连接在清洗槽内,清洗槽的一侧的机架上固定有第三气缸,封盖由第三气缸带动。

6.根据权利要求1-5中任一项所述的金针菇切割清洗装置,其特征在于:提升块顶部为倾斜状。
