专利号: 2016110957437
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

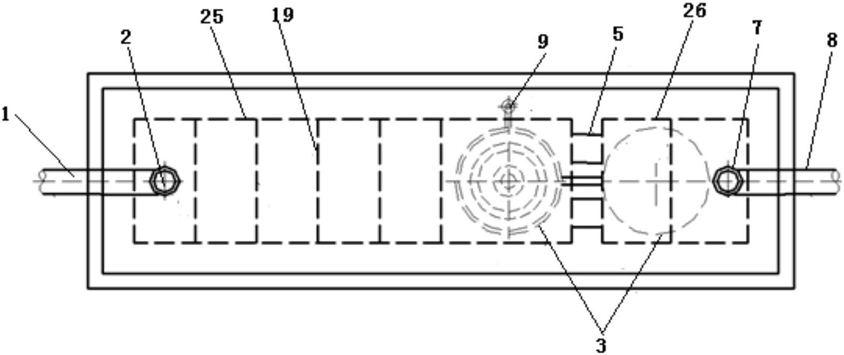

1.一种自动去除有毒有害气体的化粪池装置,包括化粪池,其特征在于,所述化粪池包括第一空腔(25)和第二空腔(26),所述第一空腔(25)和第二空腔(26)之间通过一隔墙(6)相连接,所述隔墙(6)上设有通水孔(5)和导气管(10);

所述第一空腔(25)的侧壁设有进水管(1),所述进水管(1)处设有进气管(2),第二空腔(26)的侧壁设有出水管(8),所述出水管(8)处设有排气管(7);

所述第一空腔(25)顶部间隔设有多个第一隔板(19)和第二隔板(27),所述第一隔板(19)的一端与化粪池顶部相连接,第一隔板(19)另一端与水面之间形成第一通气口;所述第二隔板(27)的一端与水面相接触,第二隔板(27)的另一端与化粪池顶部通过一带通孔的连接件连接并形成第二通气口;

所述第二空腔(26)顶部间隔设有多个第一隔板(19)和第二隔板(27),所述第一隔板(19)的一端与化粪池顶部相连接,第一隔板(19)另一端与水面之间形成第一通气口;所述第二隔板(27)的一端与水面相接触,第二隔板(27)的另一端与化粪池顶部通过一带通孔的连接件连接并形成第二通气口;

在第一空腔的隔墙(6)和第一隔板(19)之间设有一集气罐(12),集气罐(12)的侧壁上分布有多个集气罐进气孔(14),集气罐(12)内设有有毒有害气体吸附层,所述集气罐(12)与导气管(10)相连通;

所述进气管(2)、第一通气口、第二通气口、集气罐(12)和排气管(7)之间相连通。

2.如权利要求1所述的化粪池装置,其特征在于,所述第二隔板(27)与化粪池顶部通过一固定链(11)相连接。

3.如权利要求1所述的化粪池装置,其特征在于,所述集气罐从外到内依次设有活性炭吸附层(15)、碱石灰过滤层(16)和集气室(20),所述集气室(20)内设有排气立管(9),所述排气立管(9)与化粪池外部相连通。

4.如权利要求3所述的化粪池装置,其特征在于,所述集气室(20)的侧壁上连接有导气管(10),所述导气管(10)通过隔墙(6)与第二空腔(26)相连通。

5.如权利要求1所述的化粪池装置,其特征在于,所述第一隔板(19)和第二隔板(27)为橡胶折叠卷帘。

6.如权利要求1所述的化粪池装置,其特征在于,所述导气管(10)设置在进水管(1)轴线上方400-650mm处。

7.如权利要求1所述的化粪池装置,其特征在于,第一空腔(25)中靠近进气管(2)处的为第一隔板(19),进气管(2)的上端口高于第一隔板(19)的下端部。

8.如权利要求1所述的化粪池装置,其特征在于,集气罐(12)的底部高于第一隔板(19)的下端部。

9.如权利要求1所述的化粪池装置,其特征在于,第二空腔(26)中靠近排气管(7)处的为第一隔板(19),且排气管(7)上端口高于第一隔板(19)的下端部。

10.如权利要求1所述的化粪池装置,其特征在于,第二空腔(26)中靠近导气管(10)处的为第一隔板(19),且导气管(10)的位置高于第一隔板(19)的下端部。
