1.一种金属材料屈服面的测定方法，其特征在于，采用预拉伸-扭转变形加载路径测定后继屈服面演化规律，具体步骤如下：(1)根据材料力学试验标准制备拉伸-扭转组合试验试样；

(2)取拉伸和扭转试样分别进行单向拉伸和扭转加载，测定拉伸和扭转应力-应变曲线，确定拉伸和扭转屈服强度值；

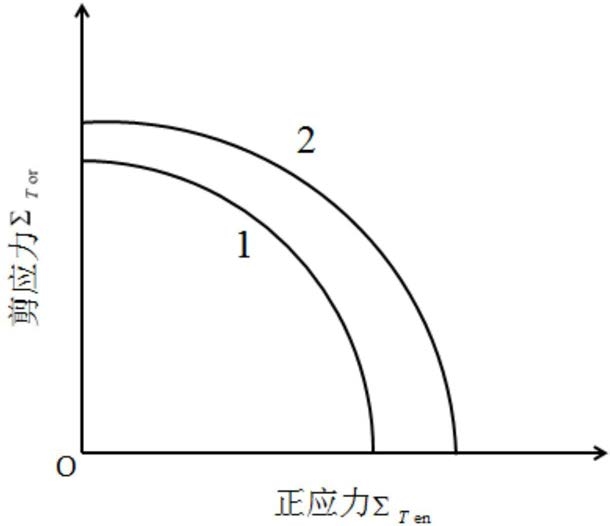

(3)根据步骤(2)中拉伸和扭转应力-应变曲线在轴向拉伸弹性区域内任意选取若干个应力或应变点，各点对应的应力或应变值作为横坐标，取与所选点数相同的试样个数，各试样分别先拉伸到对应的应力或应变点的正应力值，保持载荷，然后扭转加载直至断裂，测出相应的扭转屈服强度值作为纵坐标，绘制出初始屈服面；

(4)确定预拉伸-扭转预变形加载路径，完成预拉伸-扭转的预变形加载：根据初始屈服面，先在步骤(2)中拉伸应力-应变曲线的塑性阶段任取某一正应力或应变值作为预拉伸值，再任取一不使材料断裂的剪应力或应变值作为预扭转值，将试样先拉伸到所取的预拉伸值，保持载荷，再扭转至所取的预扭转值，然后卸载到零，再拉伸卸载到零；

(5)先按步骤(4)取一个试样进行预拉伸-扭转预变形，然后单向拉伸加载直至断裂，测定后继拉伸应力-应变曲线，确定出经过预变形后的拉伸屈服强度；

(6)根据步骤(5)中后继拉伸应力-应变曲线，在轴向拉伸弹性区域内任取若干个应力或应变点，各点对应的应力或应变值作为横坐标，取与所选点数相同的试样个数，各试样先按步骤(4)中预拉伸-扭转预变形加载路径加载，再拉伸加载到相应的应力或应变点的正应力值，保持载荷，然后扭转加载直至断裂，测出相应的扭转屈服强度值作为纵坐标，绘制出相应的后继屈服面。
