专利号: 2016110863887
申请人: 台州云造智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

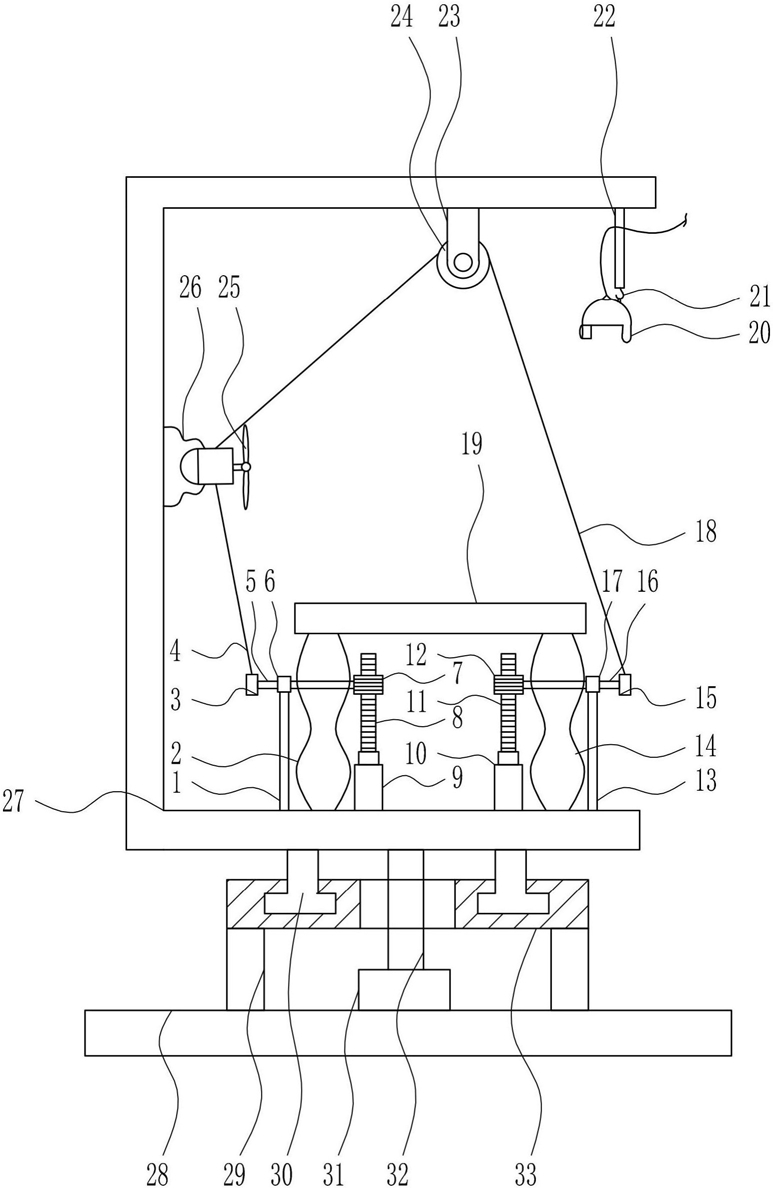

1.一种虚拟现实滑板休闲娱乐体验装置,其特征在于,包括有第一支撑杆(1)、第一弹簧(2)、第一绕线轮(3)、第一拉线(4)、第一转轴(5)、第一轴承座(6)、第一齿轮(7)、第一齿条(8)、第一气缸(9)、第二气缸(10)、第二齿条(11)、第二齿轮(12)、第二支撑杆(13)、第二弹簧(14)、第二绕线轮(15)、第二转轴(16)、第二轴承座(17)、第二拉线(18)、滑板(19)、虚拟现实头盔(20)、钩子(21)、连接杆(22)、支杆(23)、定滑轮(24)、风机(25)、第三弹簧(26)、安装架(27)、底板(28)、第三支撑杆(29)、滑块(30)、电机(31)、第三转轴(32)和圆形滑轨(33),底板(28)顶部中心对称焊接有第三支撑杆(29),第三支撑杆(29)顶端通过螺栓连接的方式连接有圆形滑轨(33),圆形滑轨(33)上滑动式连接有滑块(30),滑块(30)与圆形滑轨(33)滑动配合,滑块(30)顶端通过螺栓连接的方式连接有安装架(27),安装架(27)底部中心正下方的底板(28)顶部通过螺栓连接的方式连接有电机(31),电机(31)的输出轴与第三转轴(32)通过联轴器连接,第三转轴(32)顶端焊接有安装架(27),安装架(27)内底部左侧焊接有第一支撑杆(1),第一支撑杆(1)顶端通过螺栓连接的方式连接有第一轴承座(6),第一轴承座(6)内的轴承通过过盈连接的方式连接有第一转轴(5),第一转轴(5)右端通过键连接的方式连接有第一齿轮(7),第一转轴(5)左端焊接有第一绕线轮(3),第一绕线轮(3)可以转动,第一绕线轮(3)上绕有拉线,安装架(27)内底部左侧通过挂钩连接的方式连接有第一弹簧(2),第一弹簧(2)在第一支撑杆(1)右侧,安装架(27)内底部左侧通过螺栓连接的方式连接有第一气缸(9),第一气缸(9)在第一弹簧(2)右侧,第一气缸(9)的伸缩杆顶端焊接有第一齿条(8),第一齿条(8)与第一齿轮(7)啮合,安装架(27)内底部右侧焊接有第二支撑杆(13),第二支撑杆(13)顶端通过螺栓连接的方式连接有第二轴承座(17),第二轴承座(17)内的轴承通过过盈连接的方式连接有第二转轴(16),第二转轴(16)左端通过键连接的方式连接有第二齿轮(12),第二转轴(16)右端焊接有第二绕线轮(15),第二绕线轮(15)可以转动,第二绕线轮(15)上绕有拉线,安装架(27)内底部右侧通过挂钩连接的方式连接有第二弹簧(14),第一弹簧(2)和第二弹簧(14)顶端通过挂钩连接的方式连接有滑板(19),第二弹簧(14)在第二支撑杆(13)左侧,安装架(27)内底部右侧通过螺栓连接的方式连接有第二气缸(10),第二气缸(10)在第二弹簧(14)左侧,第二气缸(10)的伸缩杆顶端焊接有第二齿条(11),第二齿条(11)与第二齿轮(12)啮合,安装架(27)内左壁上部通过挂钩连接的方式连接有第三弹簧(26),第三弹簧(26)右端通过挂钩连接的方式连接有风机(25),第一拉线(4)顶端与风机(25)下部通过挂钩连接的方式连接,安装架(27)内顶部右侧焊接有支杆(23),支杆(23)底端焊接有定滑轮(24),第二拉线(18)绕过定滑轮(24)与风机(25)顶部通过挂钩连接的方式连接,安装架(27)内顶部右侧焊接有连接杆(22),连接杆(22)在支杆(23)右侧,连接杆(22)底端焊接有钩子(21),虚拟现实头盔(20)挂在钩子(21)上。

2.根据权利要求1所述的一种虚拟现实滑板休闲娱乐体验装置,其特征在于,还包括有橡胶垫(34),滑板(19)顶部左右两侧对称胶接有橡胶垫(34)。

3.根据权利要求1所述的一种虚拟现实滑板休闲娱乐体验装置,其特征在于,还包括有音响(35),安装架(27)内顶部左侧通过螺栓连接的方式连接有音响(35)。

4.根据权利要求1所述的一种虚拟现实滑板休闲娱乐体验装置,其特征在于,底板(28)材料为不锈钢。

5.根据权利要求1所述的一种虚拟现实滑板休闲娱乐体验装置,其特征在于,安装架(27)材料为Q235钢。

6.根据权利要求1所述的一种虚拟现实滑板休闲娱乐体验装置,其特征在于,滑板(19)为优质钢材,表面覆镀锌层。
