专利号: 2016110774008
申请人: 重庆金华兴门业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

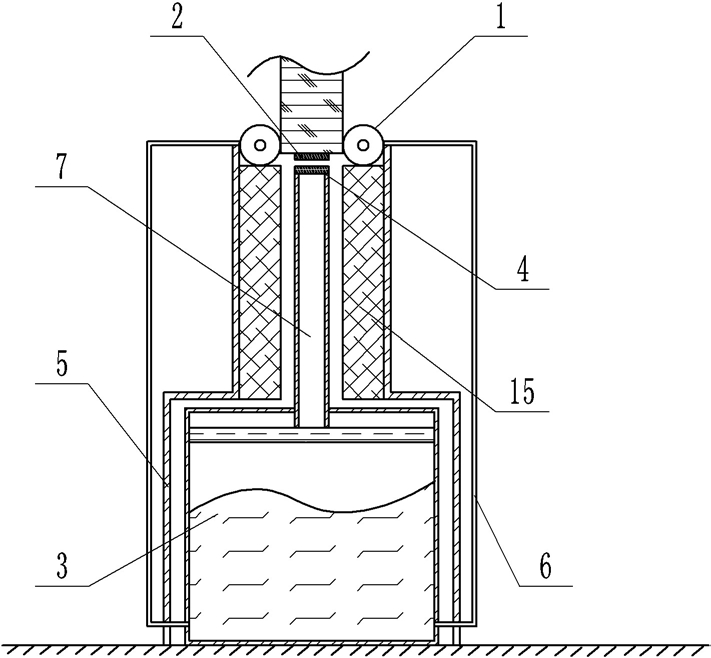

1.木门刷漆装置,包括机架(5),其特征在于,还包括对辊(1)、设在木门底部的第一磁铁(2)和油漆缸(3),对辊(1)设置在机架(5)上端,油漆缸(3)设置在机架(5)底部中间,对辊(1)为空心结构,油漆缸上设有连通对辊(1)的油漆管(6),对辊(1)中间为容纳木门通过的空腔,油漆缸(3)靠近空腔的一面设有推动塞(7),推动塞(7)一端在油漆缸(3)内,推动塞(7)在空腔中的一端顶部与对辊(1)齐平,推动塞(7)在空腔中的一端顶部连接有第二磁铁(4),对辊(1)表面周向均布有若干按压出漆机构(8),对辊(1)外壁上设有出漆口(9),按压出漆机构(8)包括弹簧座(10)、连接杆(12)、弹簧(11)、供连接杆(12)穿过的通孔和可从对辊(1)内侧封堵出漆口(9)的封口板(13),弹簧座(10)活动连接连接杆(12)的一端,连接杆(12)的另一端穿过通孔连接到封口板(13),弹簧(11)连接在弹簧座(10)和对辊(1)外壁之间。

2.根据权利要求1所述的木门刷漆装置,其特征在于,对辊(1)表面还设有和按压出漆机构(8)穿插设置的刷毛(14),刷毛(14)表面和弹簧座(10)表面构成完整的对辊(1)侧面。

3.根据权利要求2所述的木门刷漆装置,其特征在于,所述刷毛(14)和按压出漆机构(8)均至少设置四个。

4.根据权利要求1所述的木门刷漆装置,其特征在于,所述第一磁铁(2)上连接吸盘,第一磁铁(2)通过吸盘固定在木门底部。

5.根据权利要求1所述的木门刷漆装置,其特征在于,所述对辊(1)下方的机架(5)上设有和对辊(1)下表面齐平的漆刷(15)。

6.根据权利要求1所述的木门刷漆装置,其特征在于,所述封口板(13)上设有可封堵出漆口(9)的橡胶塞(16)。
