专利号: 2016110773344
申请人: 重庆市庆颖摩托车配件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

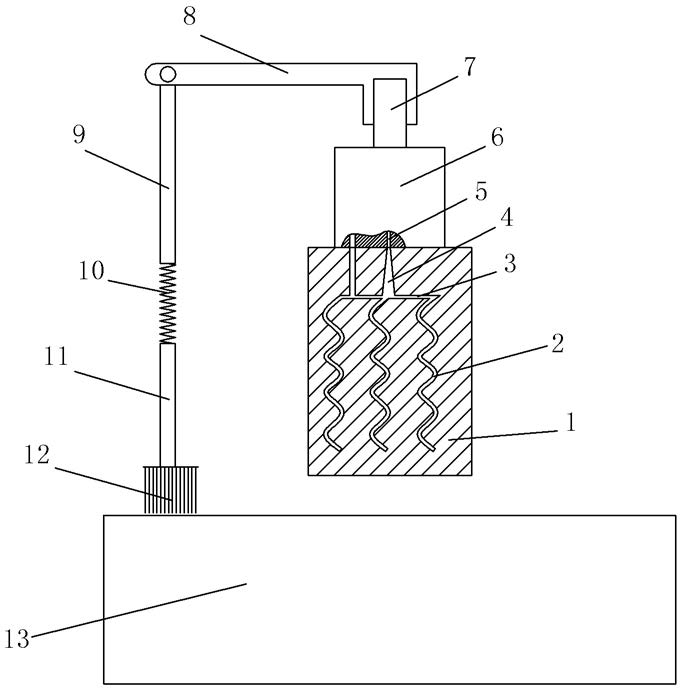

1.一种具有清洁功能的自冷却立式刀具,包括刀体,刀体中设置有多条螺旋状的腔体,上述腔体彼此之间相互缠绕,每条腔体一端延伸至刀体的刃口处且另一端延伸至刀体的尾部,各腔体内灌注有低沸点换热液,各腔体内壁设有多条沿腔体延伸方向分布槽体,各腔体位于刀体尾部的一端通过连通腔相通,其特征在于,在刀体上还设有排气孔和进气孔,排气孔和进气孔分别与连通腔相通,在刀具上部设有气动马达,气动马达的进气口与排气孔相通,气动马达的出气口与进气孔相通,在气动马达上还设有转轴,转轴处固定连接有连接杆,连接杆包括竖直段和水平段,连接杆的竖直段与转轴连接,连接杆的水平段处铰接有竖杆,在竖杆上设有用于对气缸表面进行碎屑清理的毛刷。

2.根据权利要求1所述的具有清洁功能的自冷却立式刀具,其特征在于:竖杆包括第一竖杆和第二竖杆,第一竖杆与连接杆铰接,第二竖杆连接毛刷,在第一竖杆和第二竖杆之间设有弹簧。

3.根据权利要求1所述的具有清洁功能的自冷却立式刀具,其特征在于:连接杆的竖直段与转轴通过花键进行连接。

4.根据权利要求1所述的具有清洁功能的自冷却立式刀具,其特征在于:排气孔为具有锥度的排气孔,排气孔锥度结构的小端与气动马达的进气口相通。

5.根据权利要求1所述的具有清洁功能的自冷却立式刀具,其特征在于:各腔体内低沸点换热液的体积为腔体容积的0.2-0.3。

6.根据权利要求1所述的具有清洁功能的自冷却立式刀具,其特征在于:各腔体从远离刀体尾部一端向另一端,横截面积逐渐减小。
