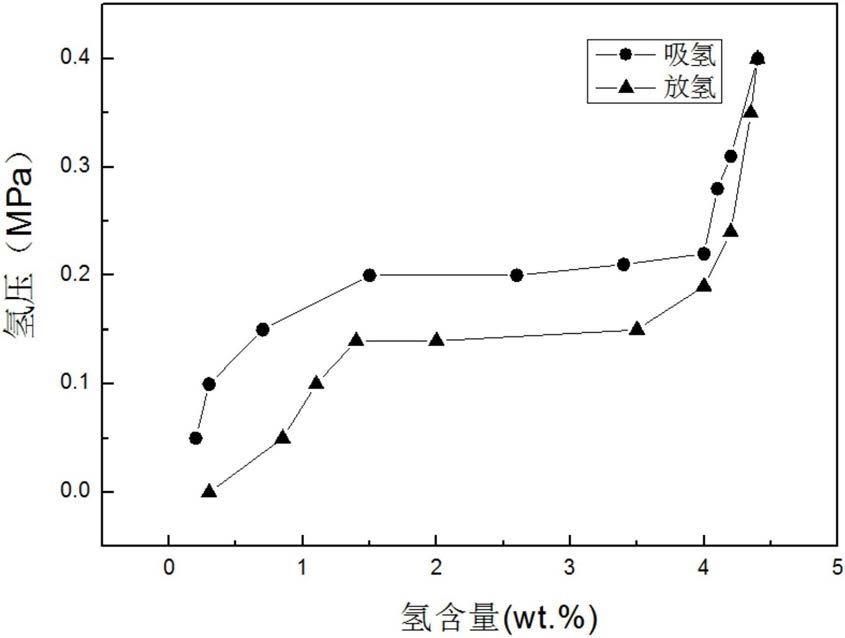

1.一种含长周期有序堆积结构的镁基储氢合金的制备方法，所述含长周期有序堆积结构的镁基储氢合金的化学分子式为Mg-aX-bY-cLi，X代表V或Co中的一种，a、b、c代表质量百分数，3％≤a≤8％、17％≤b≤19％、0.5％≤c≤1％，余量为Mg，其特征在于：将上述成分化学原料的纯金属粉装入球磨罐，按15～20:1的球料比加入直径为4～6mm的不锈钢磨球，转速为300～400r/min，运转30min后停转10min，球磨30～50h后得到平均粒径为50～90nm的粉末，然后放入真空高温炉中，在氩气气氛下加热至200℃并保温24小时，制得含长周期有序堆积结构的镁基储氢合金。
