1.一种基于谐振补偿理论的直流系统绝缘检测方法,其特征在于:包括以下步骤:
1)计算出系统总对地电容值;
2)以50Hz为基准,通过谐振公式 计算出发生谐振所需电感值,再投切电感组中与所需电感值最接近的电感,最后改变投切电阻频率,以实现完全谐振;

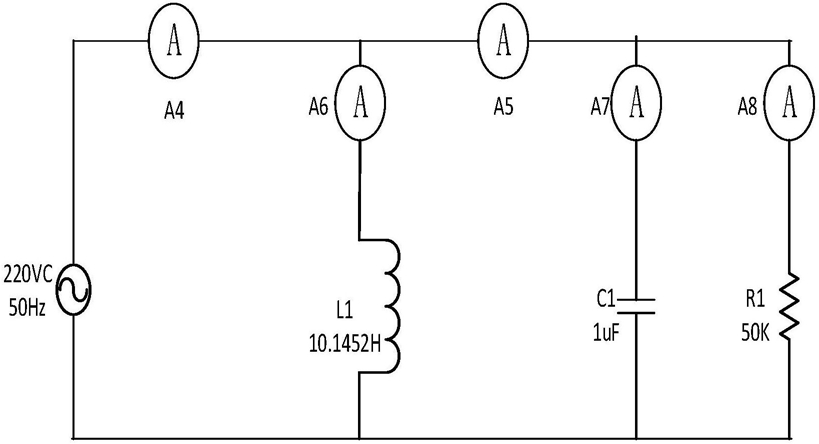

3)达到谐振后,将高精度交流电流传感器进行在线安装,并对各支路进行电流进行测量,首先对照等效电路列出基尔霍夫电流向量方程组:
4)将交流电流传感器测出的Ii,Ij,Ik...与IR(IR=IRa=IRb),IL带入方程组:
求出IRi,IRj,IRk,....ICi,ICj,ICk,....,最后将其带入支路电阻计算公式即可计算出支路绝缘状况,从而实现对直流系统的绝缘检测。
