专利号: 2016110617882
申请人: 温州凸凹曼科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

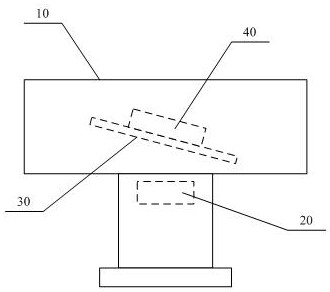

1.一种具备麻将牌自动清洁功能的麻将机,包括麻将机机身,以及麻将机机身内的麻将机控制电路,其特征在于,还包括蒸汽发生器,以及安装于麻将机机身内的砌牌传送带上的清洁执行机构;

所述蒸汽发生器的蒸汽出口连通至麻将机机身的洗牌桶腔室内,用于向洗牌桶腔室内通入加热蒸汽;

所述清洁执行机构包括沿砌牌传送带的铺设方向罩设安装在砌牌传送带上的罩盖,使得砌牌传送带和罩盖围合形成一个能够供麻将牌传送通过的传送清洁通道,罩盖的顶面上安装有顶部清扫辊刷、两个侧面上各安装有侧部清扫辊刷,用于分别对通过传送清洁通道的麻将牌的背面和两个侧面进行清扫;所述顶部清扫辊刷的转轴横向地沿砌牌传送带宽度方向设置,两个侧部清扫辊刷的转轴竖向设置,且顶部清扫辊刷的转轴与两个侧部清扫辊刷的转轴之间分别通过锥齿轮组传动连接;清洁执行机构中还包括一个辊刷驱动电机,辊刷驱动电机的驱动轴与顶部清扫辊刷的转轴或一个侧部清扫辊刷的转轴进行驱动连接,用以驱动顶部清扫辊刷和两个侧部清扫辊刷转动。

2.根据权利要求1所述具备麻将牌自动清洁功能的麻将机,其特征在于,所述清洁执行机构中,在辊刷驱动电机驱动顶部清扫辊刷和两个侧部清扫辊刷转动时,顶部清扫辊刷和两个侧部清扫辊刷对通过传送清洁通道的麻将牌的清扫方向与砌牌传送带的传送方向相一致,且顶部清扫辊刷和两个侧部清扫辊刷转动的线速度是砌牌传送带传送速度的两倍以上。

3.根据权利要求1所述具备麻将牌自动清洁功能的麻将机,其特征在于,所述蒸汽发生器采用电加热器提供生成加热蒸汽的加热源;所述麻将机机身上还设置有用于供暖的电暖器,所述电暖器还用于作为所述蒸汽发生器的电加热器。

4.根据权利要求1所述具备麻将牌自动清洁功能的麻将机,其特征在于,还包括热气流发生器,所述热气流发生器的热气输送管道连通至所述罩盖上靠近传送清洁通道的麻将牌传送出口的位置处,用于向所述传送清洁通道内通入加热空气流。

5.根据权利要求4所述具备麻将牌自动清洁功能的麻将机,其特征在于,所述热气流发生器采用电加热器提供生成加热空气流的加热源;所述麻将机机身上还设置有用于供暖的电暖器,所述电暖器还用于作为所述热气流发生器的电加热器。

6.根据权利要求4所述具备麻将牌自动清洁功能的麻将机,其特征在于,还包括抽吸排风装置,所述抽吸排风装置的抽吸进气管道连通至所述罩盖上靠近传送清洁通道的麻将牌传送出口的位置处,抽吸排风装置的排风口设置在麻将机机身的外部,用于对所述传送清洁通道内进行空气抽吸,并将抽吸的气流从排风口排出。

7.根据权利要求1所述具备麻将牌自动清洁功能的麻将机,其特征在于,所述清洁执行机构中,以麻将牌在砌牌传送带上传送时的背面或侧面作为检测面,在所述传送清洁通道的麻将牌传送入口处还设有刷毛垂直于所述检测面方向布置的排刷,罩盖上位于顶部清扫辊刷和侧部清扫辊刷所在部位与传送清洁通道的麻将牌传送入口之间的位置处还安装有用于采集通过传送清洁通道的麻将牌的检测面图像的摄像头,且罩盖上位于摄像头旁侧位置处安装有用于对通过传送清洁通道的麻将牌的检测面提供光照的照明光源;

所述麻将机控制电路还设置有图像识别处理器,所述图像识别处理器的图像数据采集端与摄像头的图像数据输出端相连接,用于获取摄像头采集到的麻将牌的检测面图像,且对每一粒通过传送清洁通道的麻将牌的检测面图像分别进行图像识别处理,将在其检测面图像中识别出条纹刷拭痕迹图案的麻将牌判定为有污渍麻将牌,且当一副麻将牌中被判定为有污渍麻将牌的数量超过预设定的数量限值或预设定的数量比例限值,则判定该副麻将牌的清洁度状况不佳,否则判定该副麻将牌的清洁度状况良好,从而得到对麻将牌的清洁度检测结果。

8.如权利要求1所述具备麻将牌自动清洁功能的麻将机的控制方法,其特征在于,在麻将机控制电路的控制下执行麻将牌自动清洁操作,具体包括如下步骤:

S1)在启动执行麻将牌自动清洁操作后执行麻将牌洗牌操作时,控制蒸汽发生器向洗牌桶腔室内通入加热蒸汽,且控制清洁执行机构中的辊刷驱动电机驱动顶部清扫辊刷和两个侧部清扫辊刷转动;

S2)在洗牌过程中,每当有麻将牌被运送到砌牌传送带后,在砌牌传送带的传送带动下进入传送清洁通道中,由顶部清扫辊刷和两个侧部清扫辊刷分别对通过传送清洁通道的麻将牌的背面和两个侧面进行清扫;由此持续执行处理,直至一副麻将牌中的全部麻将牌均被运送通过传送清洁通道后,完成对该副麻将牌中各粒麻将牌的自动清洁操作,停止蒸汽发生器和清洁执行机构的运行。

9.如权利要求6所述具备麻将牌自动清洁功能的麻将机的控制方法,其特征在于,在麻将机控制电路的控制下执行麻将牌清洁度检测操作,且在判定一副麻将牌的清洁度状况不佳的情况下,再在麻将机控制电路的控制下对该副麻将牌执行麻将牌自动清洁操作;执行麻将牌清洁度检测的操作过程具体包括如下步骤:A1)在启动执行麻将牌清洁度检测操作后并开始执行麻将牌洗牌操作时,控制蒸汽发生器向洗牌桶腔室内通入加热蒸汽,且控制打开清洁执行机构中的照明光源和摄像机;

A2)在洗牌过程中,每当有麻将牌被运送到砌牌传送带后,在砌牌传送带的传送带动下,麻将牌经过传送清洁通道的麻将牌传送入口处被排刷刷拭其检测面后,进入传送清洁通道中,由摄像头采集麻将牌的检测面图像,由图像识别处理器对每一粒通过传送清洁通道的麻将牌的检测面图像分别进行图像识别处理,将在其检测面图像中识别出条纹刷拭痕迹图案的麻将牌判定为有污渍麻将牌;由此持续执行处理,直至一副麻将牌中的全部麻将牌均被运送通过传送清洁通道后,完成对该副麻将牌中各粒麻将牌的图像识别处理,关闭蒸汽发生器、照明光源和摄像机;

A3)由图像识别处理器统计该副麻将牌中被判定为有污渍麻将牌的数量,若超过了预设定的数量限值,或该副麻将牌中被判定为有污渍麻将牌的数量所占比例超过了预设定的数量比例限值,则判定该副麻将牌的清洁度状况不佳,否则判定该副麻将牌的清洁度状况良好,从而得到对麻将牌的清洁度检测结果。
