专利号: 2016110147321
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

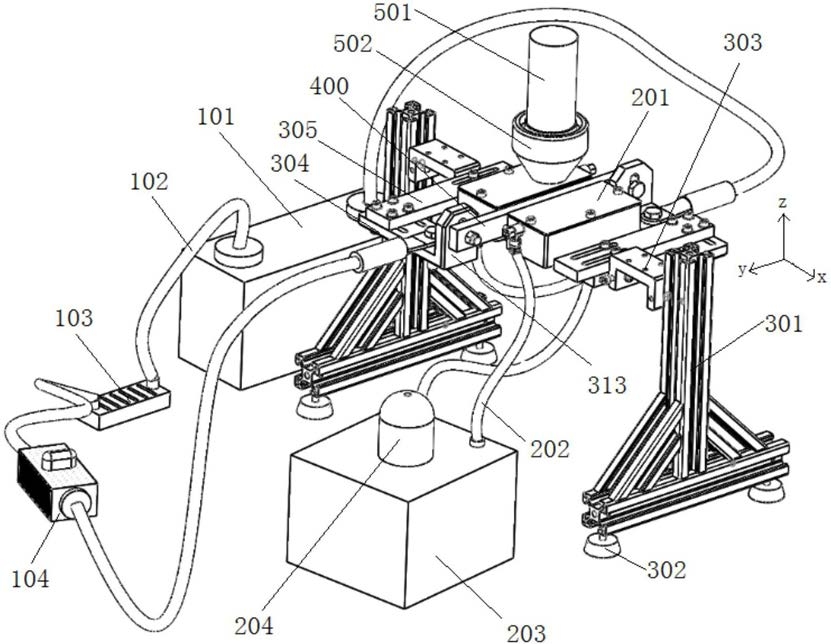

1.一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:包括用于熔覆基体的激光熔覆部、用于固定基体且可用于调节基体位置的支架部、用于给基体提供电场的电场部和用于给基体提供磁场的磁场部;

所述激光熔覆部包括激光器和送粉器,激光器连接有垂直向下的激光输出头,送粉器连接有垂直向下的送粉头,且送粉头设置在激光输出头上;

所述支架部设置在激光熔覆部的正下方,支架部包括垂直设置的落地架和沿长度方向架设在落地架上的底板,且落地架的落地面上设有绝缘垫;以底板长度所在的水平方向为x轴所在方向,以落地架的高度所在的竖直方向为z轴所在方向,以同时平行于x轴和z轴的方向为y轴方向:底板的两端可转动且可定位的设置在转动装置上,所述转动装置可沿z轴方向上下移动且定位的地设置在落地架上,位于激光输出头下方的基体沿y轴方向铺设在底板上,且基体沿y轴方向的两端分别通过位置调节装置固定在底板上;所述位置调节装置包括沿x轴方向铺设的第一调节板和沿y轴方向铺设的第二调节板,第一调节板的远端可在底板上沿y轴方向移动并定位,第一调节板的近端与第二调节板的近端垂直相交,且第二调节板可在第一调节板上沿x轴方向移动并定位,基体的两端分别可移动且可定位的安装在第二调节板的远端上;

所述电场部包括通过导线相连的电源、变组调压器、开关,且电源的正极与变组调压器相连;导线的两自由端分别与第二调节板相连;

所述磁场部包括可沿底板移动并定位的磁铁盒,基体的左右两侧均设有空心且密闭的所述磁铁盒,且磁铁盒和基体之间设有绝缘层;位于左侧的磁铁盒内设有左永磁铁组,位于右侧的磁铁盒内设有右永磁铁组;

所述磁场部还包括冷却装置,所述冷却装置包括冷却池,冷却池内设有冷却液,冷却池、水泵与各磁铁盒通过冷却液管串联连通。

2.如权利要求1所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述第一调节板的远端上开有沿y轴方向延伸的第一槽,所述第一槽内可滑动地设有第一螺栓,所述第一螺栓底端与底板相连,顶端连接一个可将第一调节板拧紧在底板上的第一螺母,以便第一调节板在底板上移动或定位;所述第二调节板的近端设有沿x轴方向延伸的第二槽,第一调节板近端上设有第二螺栓,第二螺栓可滑动地穿设在第二槽上,第二螺栓连接一个可将第一调节板和第二调节板拧紧在一起的第二螺母,以便第二调节板沿x轴方向相对于第一调节板进行位置微调。

3.如权利要求2所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述底板上设有沿x轴方向延伸的第三槽,磁铁盒底面固定有沿z轴方向向下延伸的第三螺栓,第三螺栓可滑动地穿设在第三槽上,第三螺栓连接一个可将磁铁盒和底板拧紧在一起的第三螺母,以便微调磁铁盒与基体之间沿x轴方向的距离。

4.如权利要求3所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述转动装置包括凹型角块,凹型角块向z轴方向凹陷,凹型角块沿x轴方向的一端设有沿x轴方向延伸的固定螺栓,落地架上沿z轴方向间隔设有若干个与所述固定螺栓相配合的第一螺纹孔;所述凹型角块沿x轴方向的另一端可转动地设有沿x轴方向向外延伸的转轴,底板的两端固定在在所述转轴上;所述凹型角块沿y轴方向的两侧均开有沿y轴方向延伸至转轴的第二螺纹孔,所述第二螺纹孔内可拆卸的设有用于抵紧转轴以阻止转轴转动的锁定螺栓。

5.如权利要求4所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述第二调节板的远端设有沿z轴方向延伸的立板,所述立板上开有沿z轴方向延伸的第四槽,所述第四槽内可滑动地设有第四螺栓,所述第四螺栓底端与立板相连,顶端连接一个可将基板拧紧在立板上的第四螺母,以便基板在立板上移动或定位。

6.如权利要求5所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述绝缘层贴设在磁铁盒正对基体的外侧面上。

7.如权利要求6所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述绝缘层为云母片。

8.如权利要求7所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述磁铁盒沿y轴方向的一端设有进液口,另一端设有出液口,所述进液口与水泵出口相连,所述出液口与水泵进口相连;且所述进液口的位置沿z轴方向高于所述出液口的位置。

9.如权利要求8所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:所述左永磁铁组包括若干块第一永磁铁块,所述右永磁铁组包括若干块第二永磁铁块。

10.如权利要求9所述的一种永磁铁供磁的电-磁复合场协同激光熔覆装置,其特征在于:顶盖通过密封垫圈密闭盖设在磁铁盒上,顶盖内表面上布设有散热肋片。
