专利号: 2016110110914
申请人: 邹蒙生
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-07-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

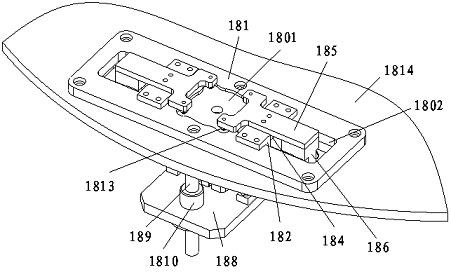

1.一种电磁阀隔磁组件装配机的阀盖夹具,其特征在于:该电磁阀隔磁组件装配机的阀盖夹具包括阀盖垫板、“┓”形连接板、导向轴、直线轴承、阀盖夹模、第一单耳支座、薄型气缸、升降板、导向柱、导向套、第二单耳支座、连杆、定位柱和安装板,所述阀盖垫板固定于安装板上平面,阀盖垫板上平面设有与阀盖底部外形一致的阀盖安装凹槽,阀盖安装凹槽两侧的阀盖垫板上设有矩形通槽,矩形通槽下方的安装板上设有避让通槽,矩形通槽的相对面上安装有“┓”形连接板,“┓”形连接板的竖直板均穿过避让通槽,相对一组的“┓”形连接板的竖直板上插装有导向轴,导向轴上套有直线轴承,直线轴承上端安装有阀盖夹模,两个阀盖夹模相对,阀盖夹模下平面安装有第一单耳支座,安装板下平面安装有薄型气缸,薄型气缸的活塞杆上安装有升降板,薄型气缸两侧的安装板上还安装有导向柱,升降板上与之相应位置处安装有导向套,导向柱分别穿过导向套,升降板上平面两侧安装有第二单耳支座,同侧的第一单耳支座和第二单耳支座通过两根连杆活动连接,两个阀盖夹模的相对端下平面均安装有两个定位柱,定位柱的底部为锥形,定位柱可与阀盖上的四个安装孔配合。
