1.一种介孔FeS2/SiO2微球复合固相铁源的制备方法，其特征在于，包括以下步骤：通过溶胶-凝胶法在FeS2颗粒表面上形成介孔SiO2微球，从而制备获得介孔FeS2/SiO2微球复合固相铁源。

2.根据权利要求1所述的制备方法，其特征在于，将十二烷胺溶于乙醇中，在搅拌的条件下加入FeS2颗粒形成混合液，并搅拌，然后往混合液加入正硅酸乙酯并保持搅拌形成固体凝胶，分离固体凝胶，用乙醇洗涤固体凝胶表面的杂质，经真空干燥后，再经煅烧去模板获得介孔FeS2/SiO2微球复合固相铁源。

3.根据权利要求2所述的制备方法，其特征在于，是将0.2质量份的十二烷胺溶于乙醇中，在搅拌的条件下加入0.5质量份的FeS2颗粒形成混合液，并搅拌，然后往混合液加入正硅酸乙酯并保持搅拌形成固体凝胶，所述的正硅酸乙酯与十二烷胺的用量按体积质量比为

6ml：1g；分离固体凝胶，用乙醇洗涤固体凝胶表面的杂质，固体凝胶于60℃真空干燥后，再置于马弗炉中煅烧去模板获得介孔FeS2/SiO2微球复合固相铁源，所述的煅烧是于600℃下保持240min。

4.一种按照权利要求1、2或3所述的制备方法制备得到的介孔FeS2/SiO2微球复合固相铁源。

5.权利要求4所述的介孔FeS2/SiO2微球复合固相铁源在去除有机污染物中的应用。

6.根据权利要求5所述的应用，其特征在于，介孔FeS2/SiO2微球复合固相铁源联合H2O2在去除有机污染物中的应用。

7.一种去除有机污染物的方法，其特征在于，将权利要求4所述的介孔FeS2/SiO2微球复合固相铁源和H2O2投加到含有机污染物的水体中形成多相共存体系，去除有机污染物。

8.根据权利要求7所述的方法，其特征在于，所述的含有机污染物的水体是含有环丙沙星的水体。

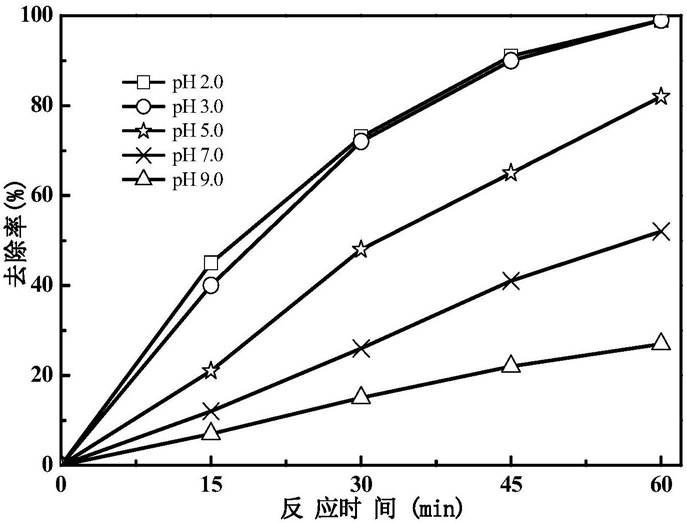

9.根据权利要求7所述的方法，其特征在于，所述的含有机污染物的水体，其pH范围为

2.0～9.0。

10.根据权利要求8所述的方法，其特征在于，当所述的含有环丙沙星的水体中环丙沙星的浓度范围为0.025～0.15mM，所述的介孔FeS2/SiO2微球复合固相铁源投加量范围为

0.75～1.50g/L，所述的H2O2浓度为1～4mM。
