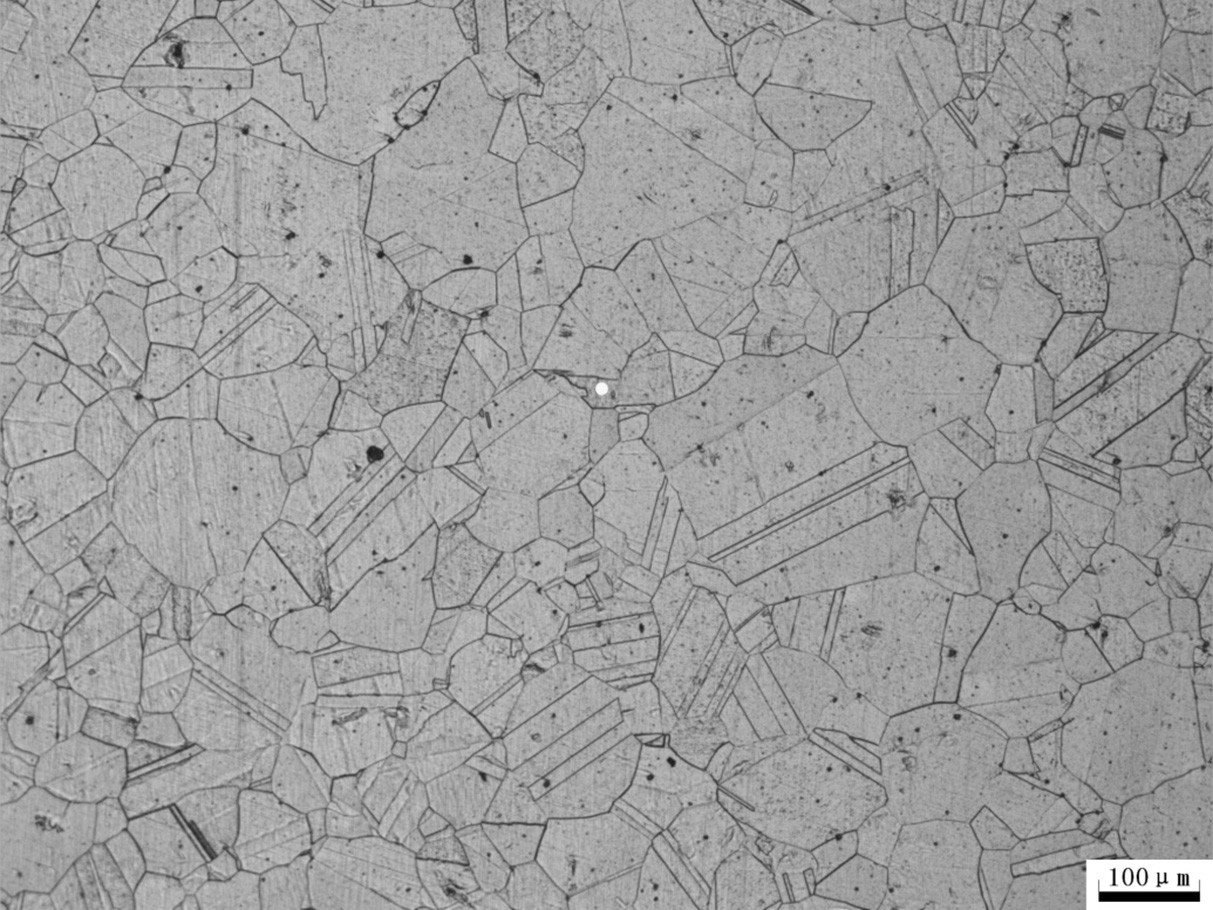

1.一种提高汽车轻量化用高强度钢耐腐蚀性能的工艺方法，其特征在于：包括以下步骤：步骤一、对TWIP钢坯料进行热轧；

步骤二、采用反射炉对热轧后的TWIP钢坯料进行均匀化热处理；

步骤三、将热处理后的TWIP钢坯料进行空冷，然后进行温轧；

步骤四、将温轧后的TWIP钢坯料立刻送入反射炉内进行均匀化热处理；

步骤五、将再次热处理后的TWIP钢坯料，再次进行空冷，然后再次进行温轧；

步骤六、将再次温轧后的TWIP钢坯料立刻送入反射炉内再次进行均匀化热处理；

步骤七、将步骤六中热处理后的TWIP钢进行淬火。

2.根据权利要求1所述的提高汽车轻量化用高强度钢耐腐蚀性能的工艺方法，其特征在于：所述步骤一中热轧温度为1000℃ 1100℃。

~

3.根据权利要求2所述的提高汽车轻量化用高强度钢耐腐蚀性能的工艺方法，其特征在于：所述步骤二中热处理温度和时间分别为1000 1100℃和1 4h。

~ ~

4.根据权利要求3所述的提高汽车轻量化用高强度钢耐腐蚀性能的工艺方法，其特征在于：所述步骤三和步骤五中所述温轧温度为450 550℃。

~

5.根据权利要求4所述的提高汽车轻量化用高强度钢耐腐蚀性能的工艺方法，其特征在于：所述步骤四和步骤六中热处理温度和时间分别为1000 1100℃和15 60min。

~ ~

6.根据权利要求1-5任一项所述的提高汽车轻量化用高强度钢耐腐蚀性能的工艺方法，其特征在于：重复步骤五和六1-3次后进行步骤七。
