1.一种SiO2修饰TiO2单晶粒子光催化剂的合成方法，其特征在于：所述的合成方法为，(1)将乙酰丙酮和钛酸四正丁酯混合制备得到钛酸四正丁酯络合物；

(2)向步骤(1)得到的络合物中加入环己烷、无水乙醇、蒸馏水和正硅酸乙酯，搅拌均匀得到水热溶液；

(3)将步骤(2)中得到的水热溶液进行充分的水热反应后自然冷却至室温；

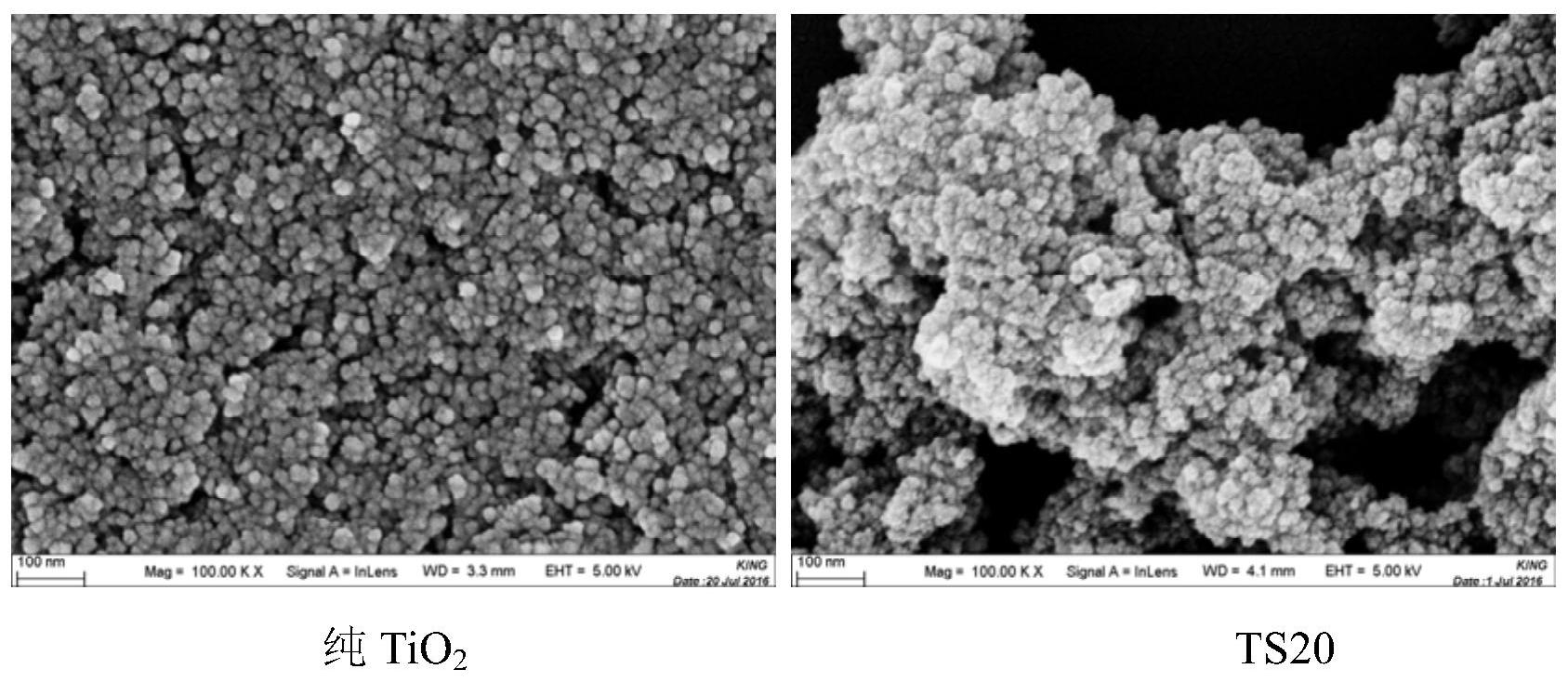

(4)将步骤(3)中水热反应得到的固体产物离心分离、洗涤、干燥，得到TiO2/SiO2复合光催化剂。

2.如权利要求1所述的合成方法，其特征在于：步骤(1)中，乙酰丙酮和钛酸四正丁酯的体积比为2：5。

3.如权利要求1所述的合成方法，其特征在于：步骤(2)中，环己烷、无水乙醇、蒸馏水的体积比为1：20：20。

4.如权利要求1所述的合成方法，其特征在于：步骤(2)中，正硅酸乙酯的用量与步骤(1)中钛酸四正丁酯的体积比为0.36～2.19：5。

5.如权利要求1所述的合成方法，其特征在于：步骤(3)中，水热反应为150℃下反应

10h。

6.如权利要求1所述的合成方法，其特征在于：步骤(4)中，产物离心分离后，先用蒸馏水洗涤，再用乙醇洗涤三遍。

7.如权利要求1所述的合成方法，其特征在于：步骤(4)中，干燥具体为，100℃下干燥

2h。
